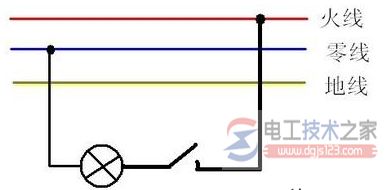

火线、地线与零线的区别，火线零线地线的接线图

有关火线、地线与零线的区别，火线和零线都是带电的线，零线和地线是两个不同的概念，地线的对地电位为零，使用的电器的最近点接地，零线的对地电位不一定为零。

火线、地线与零线的区别

电为什么分为火线？<也叫相线>零线<也叫中性线>和接地线。<也叫保护线>是从那里来的。各起什么作用的。

电自然是从发电机出来的这个大家都知道。发电机分为单相发电机和三相发电机。现在在电厂基本都用三相发电机。单相基本已不用<当然应急发电机除外>。

一般情况下红色是火线，蓝色是零线，黑色是地线。

一、火线与零线的区别

火线和零线都是带电的线，如果二相电源接了用电器的话，那么就有电流从电线中流过。

一般的感觉火线带了电，是因为如果人接触（包括一些间接接触）了火线，一部分的电流就从人的身体中经过了，就好比本来一个水管子，从中间有分了一个水龙头了。

零线不带电：电源的另一端（零线）接了地，在地上接触零线的时候，因为没有位差，就不会形成电流。因此，就有零线不带电的感觉。零线和火线本来都是由电源出来的，电流的正方向就是由一出，经过外部设备，从另一端进。形成一个回路。零线和火线的区别就是电源的两个端子其中的一个接了大地

二、零线与地线的区别

1、零线和地线这两个是不同的概念，不是一回事。

2、地线的对地电位为零。使用的电器的最近点接地。

3、零线的对地电位不一定为零。零线的最近接地点是在变电所或者供电的变压器处。

4、零线有时候会电人，在什么时候呢？当你的电炉子不发热了，千万不要以为没电了，不会电人，错啦！有可能存在这样的可能，离你的电器很沅的地方n线断开了，用电压表一量会发现，电器的ln线都是市电的电压！

5、地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品！

6、在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中间。

因为三相发电机在发电机的定子上嵌放三个相同的线圈。当转子在原动机<如汽轮机。水轮机>带动下切割磁感应线而在线圈中产生感生电动势。也就是电。有于三相发电机定子上有三个线圈所以会产生三相电。

如果在三相发电机每个线圈各接上一个负载的话那么就会产生三个独立和单相电路。就构成了三相六线制了。如果是这样的话我要输电的话需要六根导线，很不经济，也没有实用价值。但是我们目前低压供电系统多数用三相四线制供电。三相四线是把发电机三个线圈的末端连接在一起，成为一个公共端点<称为中性点这也就是为什么人们把零线称为中性线的原因>从中性线引出的输电线称为中性线，中性线通常与大地相接，并把接大地和中性点称为零点。始终保持与相线的零地位<这也就是人们为什么把中性线称为零线的原因>。

第一、从电厂的发电机出来后经变电站加压后通过输电网进入工厂或用电处到工厂或用电处后再经过变压器降压后进入负载<用电器>一般为三相四线制即用线色表示为黄。绿。红和蓝<黄。绿。

红为相线蓝为中性线也就零线>用字幕表示为A。B。C和N。但是现在国家提倡新的工厂用三相五线制也就是在原来四根线上再加根接地线<不是从电厂过来的是在要用电器的地方如居民住宅楼国家强制规定必须要有接地线自己加的。主要作用为当设备漏电时把电导入大地防止人体触电>也叫PE线色为黄绿双色线。
