配电室设备安装规范方法图解

配电室设备安装规范

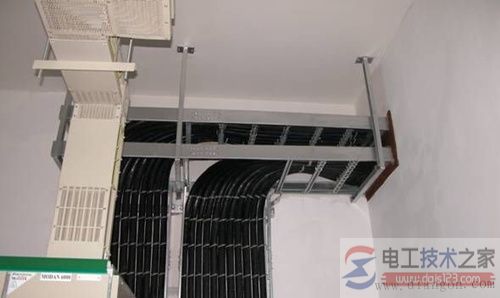

▲首先，注意桥架安装横平竖直，附件按标准设置。

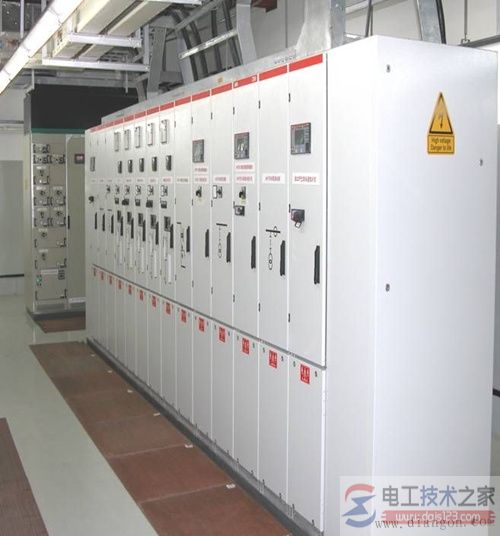

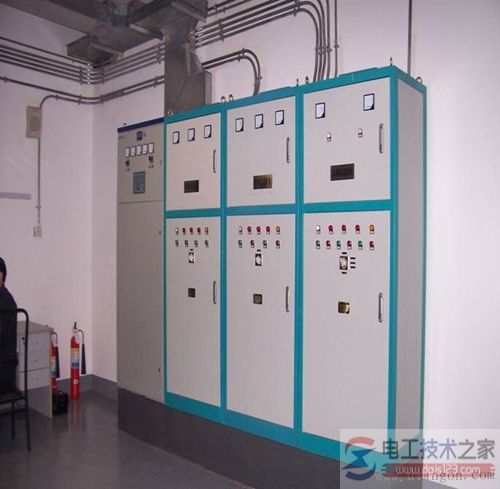

▲配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。正面要有盘面编号，背面也应注明编号。内部接线整齐，表识正确。接线端子要有编号；
▲决不允许任何给排水管通过；
▲变压器低压侧的中性点直接与接地干线连接，基础型钢接地；
▲电缆终端头、接头、拐弯处及竖井的两端要设标志牌；

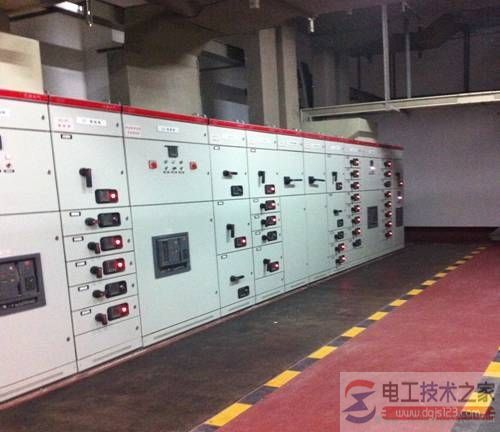

▲配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。

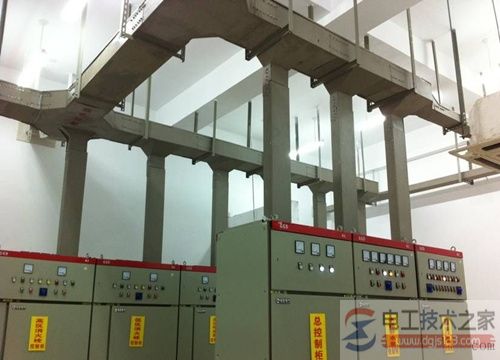

电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。

▲配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
▲配电柜长度大于6米，背后要有两个出口，且最小宽度为1米
▲门口必须安装挡鼠板。
▲配电柜前工作区要铺橡胶板
▲柜箱盘线间、线对地间绝缘电阻馈电线路大于0.5兆欧，二次回路大于1兆欧。线缆整齐。

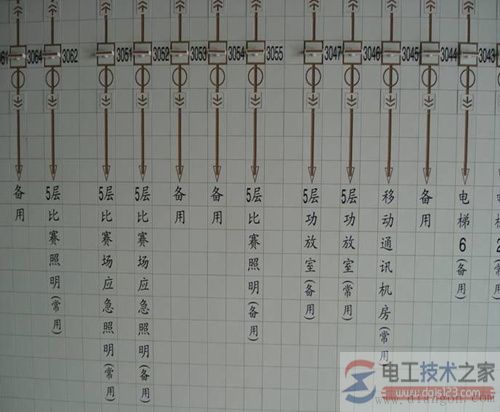

配电室要悬挂一次系统模拟图 →

挡鼠板的做法：一般30cm一块，共两块，采用绝缘电木或是塑料硬胶板。
