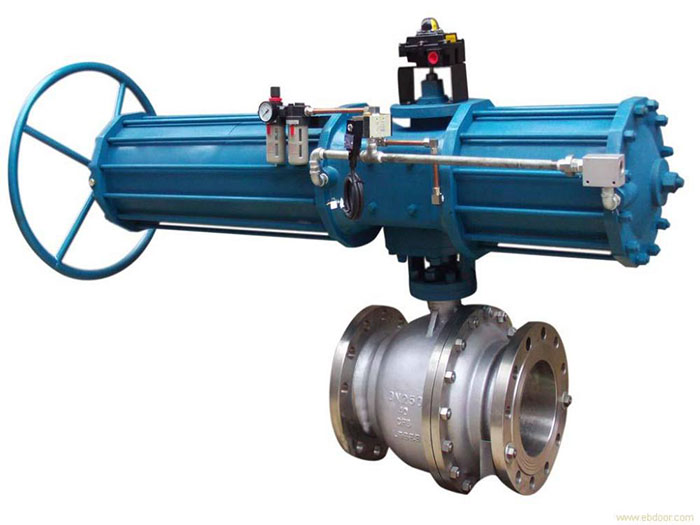

气动固定球阀，气动球阀，球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统实现开或关。气动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。
气动固定球阀 气动固定球阀技术参数| 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 | | 球阀 | 6-气动
6s-气动带手动 | 4-法兰式 | 固定球直通 | F-氟塑料
H-合金钢
PPL | 1.6
2.5
4.0
6.4 | 按表内阀体
材料代号 | | 公称通径DN（mm） | 50-500 | | 材料代号 | C | P | R | | 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 密封圈 | 增强聚四氟乙烯 对位聚笨 | | 填料 | 聚四氟乙烯 柔性石墨 | 适
用
工
况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | | 适用温度 | -28℃～300℃ | | 控制型式 | 双作用/单作用 | | 作用型式 | 切断/调节 | | 输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | | 回信电压 | AC220V/DC24V | | 工作介质 | 净化压缩压气 | | 执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列等 | | 气源压力 | 0.4～0.7MPa |

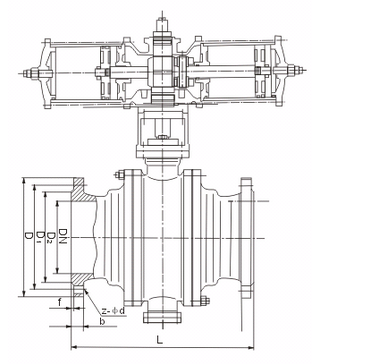

气动固定球阀安装尺寸表| 公称通径DN（mm） | 尺 寸（mm） | 执行器型号 | | 1.6MPa | 2.5MPa | 4.0MPa | | L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | | 50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
（以上选配仅供参选
具体选用根据实际要求） | | 65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | | 80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | | 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | | 125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | | 150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | | 200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | | 250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | | | | | | | 300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | | | | | | | 350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | | | | | | | 400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | | | | | | | 450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | | | | | | | 500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 |
|
