电力变压器的型号规格大全

有关电力变压器的型号规格，电力变压器型号规格有哪些，主要有SZ11型-35KV系列油浸式、SCB10型-10KV系列干式、S11型-10KV系列油浸式等变压器的规格型号。

标准供电电压等级分：400(380)V,3000V,6300V,35000V,10000V,110000V,220000V几种。

因此，变压器就有6300/400;10000/400;35000/6300;220000/10000等多种变比，还有三圈变压器如220000/35000/6300。

其中3000V,6300V,110000V属于过渡性质的工业用电电压,民用很少见，现在又添加了50万伏超高压直流供电。

一、电力变压器型号规格

电力变压器型号有哪些?

主要有SZ11型-35KV系列油浸式、SCB10型-10KV系列干式、S11型-10KV系列油浸式、SCB10型-20KV系列干式、SB11型-20KV系列油浸式。

变压器按冷却方式来分为油浸式和干式变两种。

变压器具体型号每个厂家叫法可能都有细微差别，市面其它的型号还有如下：35kV级S9-~系列油浸式电力变压器、SG-系列三相干式隔离变压器、CKSC系列串联电抗器、10KV级ZPSG系列干式整流变压器、KBSG矿用防爆干式变压器、35kV级S9-~系列油浸式电力变压器、SG10型H级绝缘干式电力变压器、35KV级ZS系列油浸整流变压器、10kV级S9、S11系列油浸式电力变压器、S(B)H-M非晶合金卷铁芯电力变压器、SGB11-R卷铁芯H级非包封线圈干式电力变压器等一系列众多型号。

电力变压器的容量规格都有多少千伏安?

我国现在变压器的额定容量等级是按R10≈1.26的倍数增加的，如容量有100、125、160、200……kVA等，只有30 kVA和63000 kVA以外的容量等级与优先数系有所不同。

1967年以前变压器的额定容量等级是按R8=8≈1.33倍数增加的R8容量系列。

R10的意思是10开10次方。

附1，电力变压器的型号

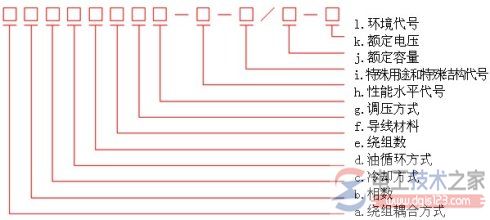

电力变压器的型号

电力变压器的型号

a、产品类别代号

O-自耦变压器，通用电力变压器不标

H-电弧炉变压器

C-感应电炉变压器

Z-整流变压器

K-矿用变压器

Y-试验变压器

e、绕组数

S─三绕组

注：双绕组不标注

f、导线材料

L─铝绕组

注：铜绕组不标注

b、相数

D-单相变压器

S-三相变压器

g、调压方式

Z─有载调压

注：无励磁调压不标注

c、冷却方式（外部）

F-风冷式

S-水冷式

注：油浸自冷式和空气自冷式不标注

i、特殊用途或特殊结构代号

Z──低噪声用；

L──电缆引出

X──现场组装式；

J──中性点为全绝缘；

CY──发电厂自用变压器

d、油循环方式（内部）

N─自然油循环

P─强迫油循环

D─强迫导向油循环
