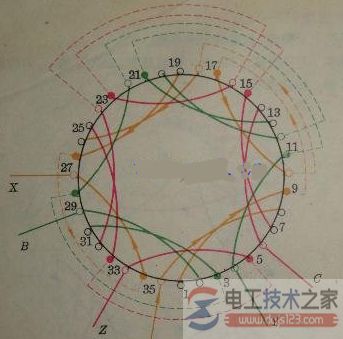

【图】三相四极36槽异步电机的接线图
时间：2022-12-10来源：佚名
|
三相四极36槽异步电机接线图 绕组是单层交叉的，4千瓦的功率应该是角接，A,Z是一相B.X是一相C.Y是一相 下线的时候 有什么次序吗？应该先下哪一把线？
先下哪一把线都行的，可以先把单组线的一个边下到1槽里，在空俩槽把双组线圈的一个边下到4槽5槽里，在空一个槽下单组线圈的7槽里，上层边下到36槽里，在空俩槽下双组线圈以此类推。 |
