新变压器参数水平的9项要求(图文)
|

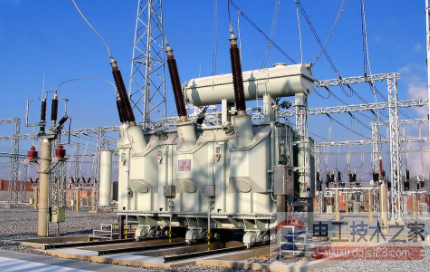

新变压器参数水平的9项要求 针对变压器试用的参数要求，变压器的主要参数有电压比、频率特性、额定功率和效率等，新设计的变压器，确定各项参数之前，须要通过试绕及试用，共有9个方面的参数测试要求，一起来看下。 新生产出的变压器须经过测试才能出厂，通过试绕摸清各项指标实际水平，通过试用，确认该参数水平，或修改变压器参数如圈数等来满足开关电源技术要求。 一、变压器的参数要求：（推荐阅读：变压器的参数计算口诀 ） 1）外观清洁平整无锈蚀无伤痕、标志清晰； 2）外形及安装尺寸符合图纸要求； 3）引脚没有露铜、吃锡太高、粗脚、锡尖歪斜、大头、锡桥等不良现象； 4）原边电感量在公差范围内，并符合规定的测试频率及电压值； 5）各绕组的圈数及相位，符合图纸要求； 6）如果变压器技术文件规定的，还须确定原边线圈最小值、原边线圈漏感最大值、各绕组铜阻的最大值； 7）耐压试验要求国一般情况下，原边、反馈级与副边，原边、反馈级与磁芯能承受~3kV/50Hz耐压试验1min 无击穿及飞弧现象；原边与反馈，副边与副边，副边与磁芯能承受~1kV/50Hz 耐压试验1min 无击穿及飞弧现象；根据用户要求，其中原边、反馈级与副边的耐压可提高到~3 750 V或降低到~1500V； 8）绝缘性能国原边与副边之间绝缘电阻应大于100M赘（直流500V时）； 9）阻燃性能国在气体火焰上分别燃烧10 s、1min、2min 后，撤离火焰，变压器自身维持火焰燃烧时间不长于30s。
二、变压器的主要参数有哪些？ 对不同类型的变压器都有相应的技述要求，可用相应的技述参数表示。如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。 变压器的主要参数有电压比、频率特性、额定功率和效率等。 （一）电压比n （二）额定功率P 此参数一般用于电源变压器。 它是指电源变压器在规定的工作频率和电压下，能长期工作而不超过限定温度时的输出功率。 变压器的额定功率与铁心截面积、漆包线直径等有关。变压器的铁心截面积大、漆包线直径粗，其输出功率也大。 （三）频率特性 频率特性是指变压器有一定有工作频率范围，不同工作频率范围的变压器，一般不能互换使用。因为变压器有其频率范围以外工作时，会出现工作时温度升高或不能正常工作等现象。 （四）效率 效率是指在额定负载时，变压器输出功率与输入功率的比值。该值与变压器的输出功率成正比，即变压器的输出功率越大，效率也越高；变压器的输出功率越小，效率也越低。 变压器的效率值一般在60%~100%之间。 在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即 式中η为变压器的效率;P1为输入功率，P2为输出功率。 当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗。但实际上这种变压器是没有的。变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损。 铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。 变压器的铁损包括两个方面： 一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。另一是涡流损耗，当变压器工作时。铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗。 变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高。反之，功率越小，效率也就越低。 |
