配电柜上电流表与互感器的正确接线方法

配电柜上电流表与互感器的接线图

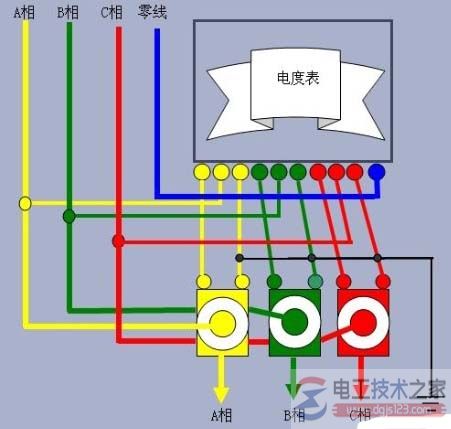

接线图：

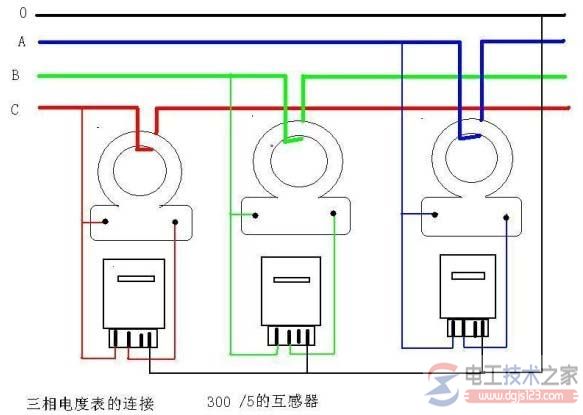

1、上图是三个电流互感器的接线图；
2、下图是两个电流互感器的接线图。
根据：Ia Ib Ic=0
所以：Ia Ic=-Ib
故：绿色电流表指示B相电流。

这种电路在电表盖上就有。

注意：电压互感器是要接电源的，电流互感器不需要电源。

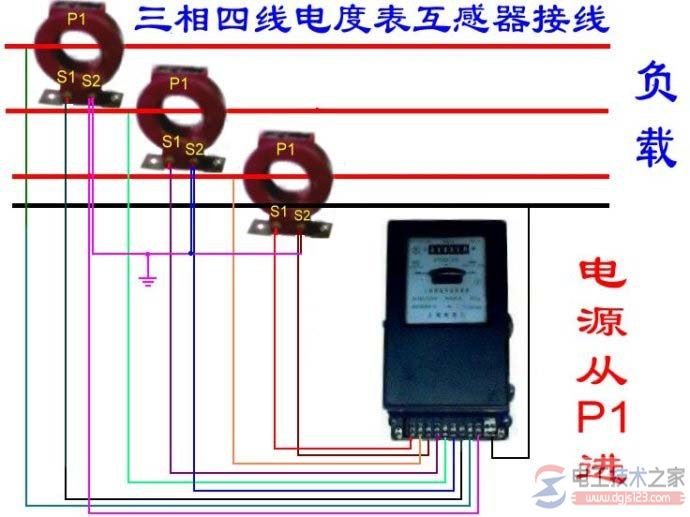

将电流互感器上的S1和S2端子引出两跟线，和配电柜上的电流表的两个接线柱I1、I2分别接上，再将S2同时接地进行保护。防止开路后出现高电动势造成触电事故。

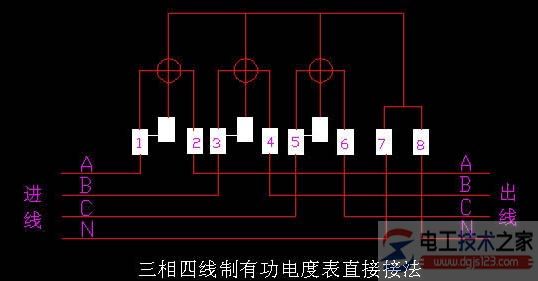

三相四线制有功电度表电流互感器接线图
