电力安全：三相四线三相五线触电安全

有关电力系统安全的知识，电力系统中三相四线三相五线触电安全要点分析，不了解的朋友参考下。

三相四线三相五线触电安全

“TN-C,TN-S,TN-C-S”。通过资料的查阅，得到了这个得瑟的客户原来就是说的居民小区的变压器到居民用户家电线的几种接法。

TN系统：电源变压器中性点接地，设备外露部分与中性线相连。（分为TN-C、TN-S、TN-C-S）

TT系统：电源变压器中性点接地，电气设备外壳采用保护接地。

IT系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

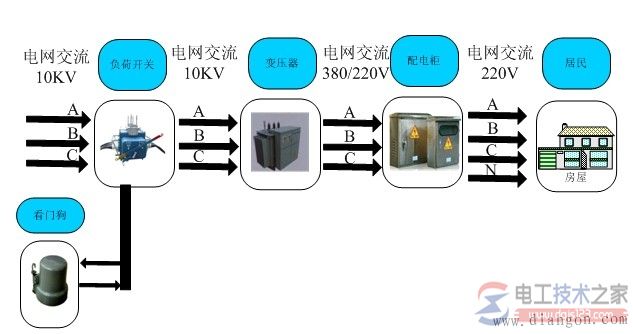

当看到这里的时候，身为非该领域的天二，直接犯二了。庆幸的是，天二也每每晚饭结束，在夕阳西下感叹：时不待我之余，也对文学类书籍有不少涉猎，懂得“自强不息，知行合一”这个理儿。通过询问周围的人，结合网络资料将电力系统的配电主干线，通过图形给绘制出来了。

在琢磨了这个图几次之后，得出原来那些日常生活中讲的三相线制、三相四线制、三相五线制等等，几乎都是从变压器之后开始分的。心想：这么多接线，和理论从总得有依据啊。那些个注册电气工程师，随便个年薪都的四十五万，想必也必然经历了这个什么接线的过程。难怪被那个只会嚼英文字母的老头鄙视。

（接下来将开始讲述 TN-C、TN-S、TN-C-S每个接线的原因，重点是想阐述你母亲或者你媳妇儿在每一次触碰洗衣机的时候，如果想触电，有多少的组合方式。当然都是可以避免的。哈哈....其实作者本人在写这一方面得总结，而网络上又没有单独这方面描述的时候，此刻也是无比的愉悦。俗语云：弱智儿童欢乐多，精神病人思维广，XX青年懂生活。这也是本文虚拟人物取名的原因，二）

下文中的几个简单概念：L1（U）、L2（V）、L3（W）、N就是生活中通常提到的A、B、C、N三相电压和零相。图左边三个波浪线表示图1中的变压器。三相设备一般家庭不用，单像设备、和单相插座大家不陌生。例如电视、电脑、洗衣机等。

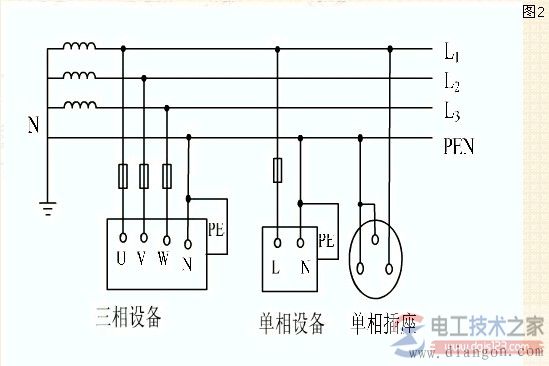

TN-C系统。如下图2所示：该系统特点是零相（变压器的中性点和大地相连后引出的线）和用电设备的外壳（这里就是图中的那个矩形的方框，用电设备的外壳接的线简称PE）相连。然后构成的PEN。其中有U、V、W、L上的贯穿小矩形此处代表保险丝。

1)、在使用此系统的电路时，如果洗衣机内部漏电，比如火线因线路和金属壳接触，壳体带电即220V。由于PE和N连在一起，那么相当于电气术语的单相对地故障，火线和零线直接通过金属壳和零线相连，L1,PEN电路短路。电流变为短路电流，保险丝熔断起到保护作用。

（生活小知识：

知识1：人体的机理运行所需动力来源于心脏的跳动，心脏在跳动的过程中有0.1S的舒张休息时间，在这个时间内人对点击的抵抗力最弱。
