电气系统中应用最多是电力变压器，由于电力变压器的种类很多，其型号的标识以及参数也有所不同，因此常常将这些型号与参数标识在变压器的铭牌上，以便于在安装和检修时进行查看。图1所示为典型电力变压器的铭牌标识。

图1　典型电力变压器的铭牌标识

在变压器的铭牌上，标识有该变压器的型号以及技术参数等内容，下面分别介绍一下变压器的型号含义和技术参数。

1.变压器的型号含义

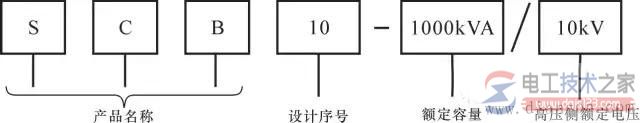

变压器的种类有很多，为了便于区别各种不同类型的变压器，通常使用字母或数字对变压器的型号命名进行标识。变压器的型号通常是由字母和数字组成的，用来表示变压器的相数、冷却方式、调压方式、绕组线芯材料、绕组连接方式等内容，如图2所示。

图2　变压器的型号命名方法

产品名称：变压器的产品名称通常用字母来表示，表示产品的线圈耦合方式、相数、冷却方式、线圈数、线圈导线材质、调压方式以及特殊用途等内容，见表1所列。

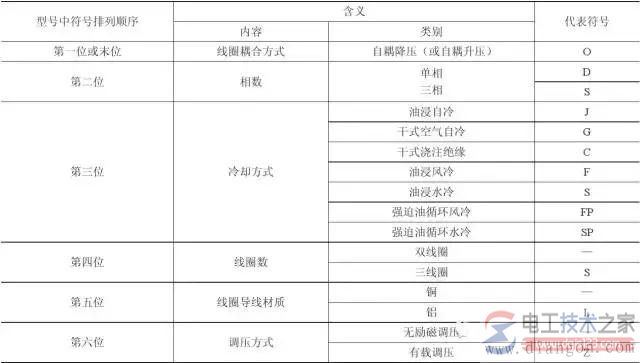

表1 变压器的产品名称含义

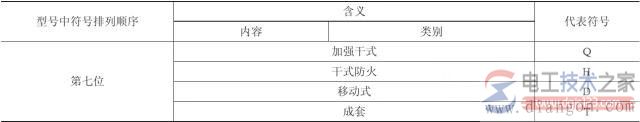

续表

设计序号：也称技术序号，用数字表示，表示同类产品中的不同品种，以区分产品的外形尺寸和性能指标等，有时会被省略。

额定容量：变压器的额定容量用“kVA”来表示，可以读作“千伏安”。变压器使用kVA作单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位kW）和无功功率（符号Q，单位kvar）的大小的，只能使用kVA为单位表示功率，例如1kVA的变压器的输出功率约为1kW。

高压侧额定电压：变压器的高压侧额定电压即为初级绕组输入端输入的额定电压值，一般用字母“kV”表示，例如10kV表示变压器初级绕组可输入10kV的电压。

2.变压器的主要技术参数

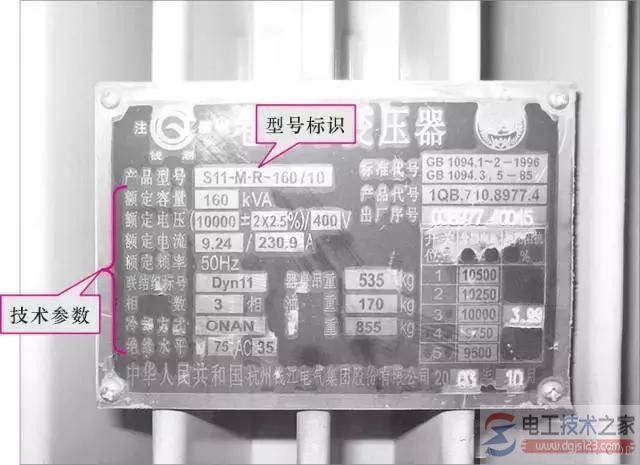

变压器的主要技术参数一般都标注在变压器的铭牌上，一般包括额定容量、额定电压、额定电流、冷却方式、额定频率、绝缘电阻、绕组联结组、相数、阻抗电压等，如图3所示。

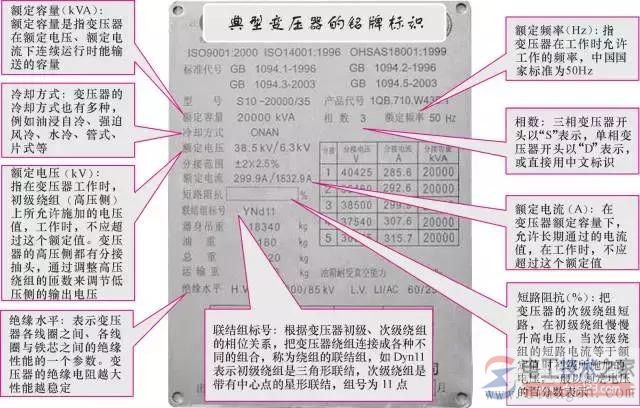

图3　变压器铭牌上的技术参数标识

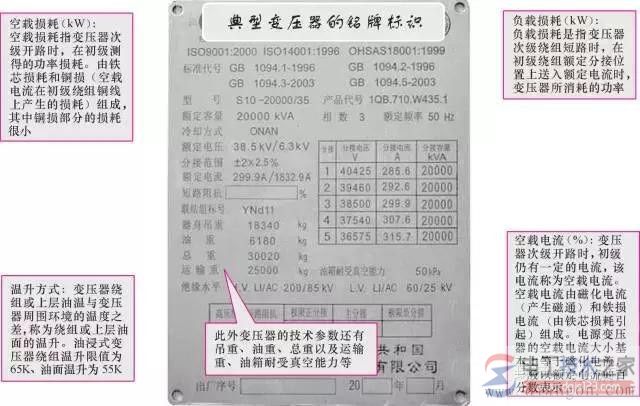

此外，变压器的技术参数还有空载损耗、负载损耗、温升方式、空载电流、吊重、油重、总重、运输重、油箱耐受真空能力等，如图4所示。

图4　变压器的其他技术参数
