变压器局部放电试验的操作方法

局部放电是指高压电器中的绝缘介质在高电场强度作用下，发生在电极之间非贯穿性放电。220kV及以上变压器大修或更换绕组后，应进行局部放电测量。

进行局部放电测量时对试品施加线端电压为U2，持续5min，再升高至U1保持5s，然后立即下降电压至U2，持续30min。

在电压为U2的第二阶段30min内，应连续进行观察，每隔5min记录一次放电量，如果局部放电观察过程中试验电压不突然下降，并在30min加电压的最后29min内，所有端子上的放电量水平低于规定限值，并且未表现出明显地向这个限值稳定增加的倾向，则试验合格。

如在一段时间内放电量超过限值，之后又低于这个限值，则试验应继续进行，直到在30min内的放电量在规定值以内。

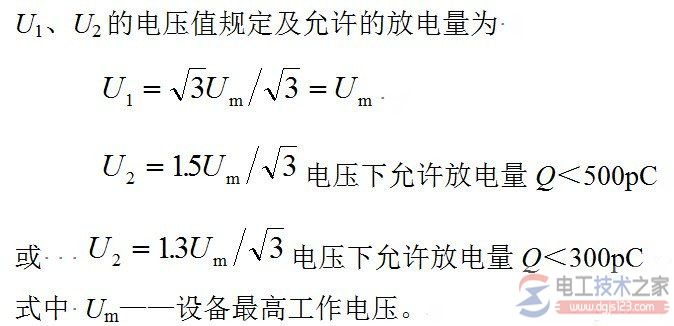

按国标的规定，变压器的局部放电量q值为：
当U2为1.3Um/时，放电量一般不大于300pC
当U2为1.5Um/时，放电量一般不大于500pC

在电场强度作用下，在变压器绝缘系统中局部区域有绝缘性能薄弱的地方会被激发出局部放电，局部放电是不足以贯通施加电压的两个电极间形成放电通道，即平常所说的击穿。

如果将局部放电量控制在一定放电量水平以下，对绝缘不会引起损伤，所以局部放电试验是一种无损探测绝缘特性的试验，在一定的局部放电试验电压与大于局部放电试验电压并模拟运行中过电压的局部放电预激发电压作用后，在以后的局部放电试验电压持续时间内测局部放电视在放电量，如局部放电视在放电量小于标准规定值，即认为变压器能通过局部放电试验。

这项试验比传统的短时工频耐压试验要严格，因短时工频耐压试验是以绝缘结构中是否有击穿作为能否通过试验的准则。

局部放电试验能检测出绝缘上薄弱的部位，在运行中检测局部放电量可探测出潜在的绝缘薄弱部位。

而短时工频耐压试验，只能探测到绝缘结构能否承受住各种过电压或试验电压的作用，要么承受住，要么承受不住，发现不了潜在的绝缘薄弱地位。
