变压器绝缘电阻的名称及合格标准要求

对变压器绝缘电阻的要求，绝缘电阻的名称分为高对低及地与低对高及地二种，绝缘电阻合格值的标准是什么样的，变压器绝缘电阻与测试时温度间有什么关系，一起来了解下。

一、变压器绝缘电阻的名称及合格标准要求

1、绝缘电阻的名称：

高对低及地：(一次绕组对二次绕组和外壳)高压绕组对低压绕组及外壳的绝缘电阻;

低对高及地：(二次绕组对一次绕组和外壳)低压绕组对高压绕组及外壳的绝缘电阻;

2、绝缘电阻合格值的标准

变压器绝缘电阻标准：

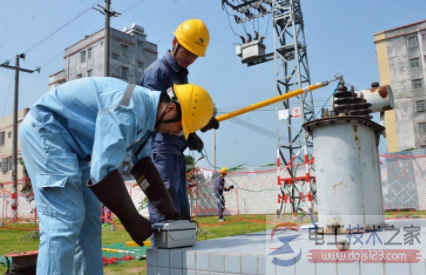

新安装或检修后和长期停用（三周）的变压器投入运行前应测绝缘。

电压等级为1000V以上的高压绕组使用2500V摇表，1000V以下的低压绕组用1000V摇表。

电阻值规定(20℃)：3-10KV为300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。

变压器的绝缘电阻，一般都要参照原来的记录判断，原来的记录偏低的，这次虽然不合格，和原来的记录接近也可以投入运行，运行初期注意观察。当电阻值略低于标准又低压原来值的30%以上时要测量变压器的介质损耗和吸收比，必要时作预防性试验进一步判断……

绝缘电阻合格值的标准：
