电机两地控制方法及电路图
时间：2022-12-10来源：佚名
|
电机两地控制方法及电路图 方法一：只需把启动控制回路的“启动”按钮并联一个，新加的按钮位置随意安装，再把“停止”按钮串联一个，新加的按钮位置随意安装。可以实现两地任意控制； 方法二：再复制一路控制回路，设一个远程/近程选择开关根据需要切换控制，这种方法特点是，当切换到“远程”控制时近程就不能进行控制，可防止两地误操作。

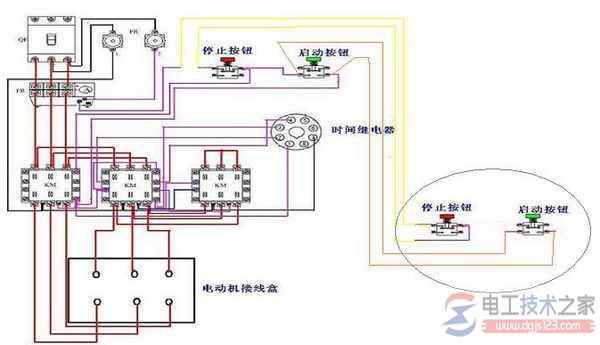

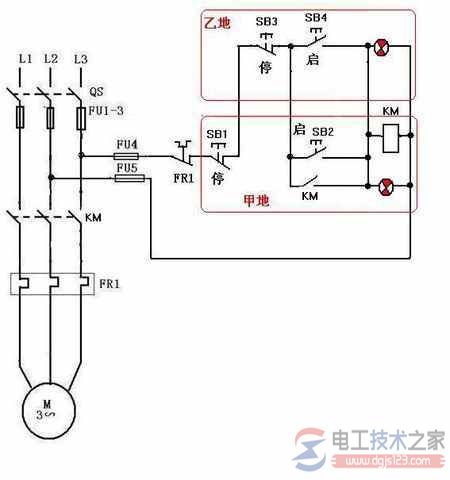

主电路：
电源隔离开关QS、用于短路保护的熔断器FU1－3、接触器KM的主触点、用于过载保护的热继电器FR1的热元件、三相电动机M。 控制电路： 用于短路保护的熔断器FU4、FU5、用于过载保护的热继电器FR1的常闭触点、接触器KM的线圈。 （1）甲地 停止按钮SB1、启动按钮SB2、信号灯 （2）乙地 停止按钮SB3、启动按钮SB4、信号灯 备注：其中控制两地的停止按钮采用串联联接方式，启动按钮采用并联联接方式。 |
