电能表配电箱接线图(单电能表与多电能表)

分享二个电能表配电箱接线图，分为单只电能表配电箱线路、多只电能表配电箱线路，通过配电箱接线图，来了解这两种电路的接线方法。

电能表配电箱接线图

一、单只电能表配电箱线路

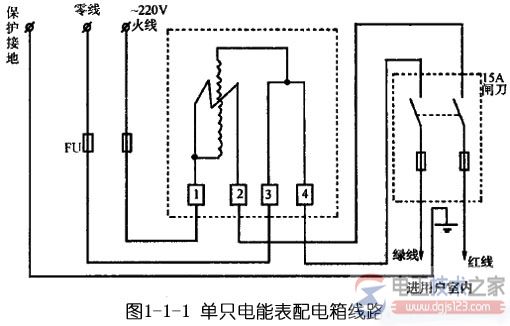

单只电能表配电箱线路，如图1：

电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。

但负载的电流大小应与电能表相匹配。

二、多只电能表配电箱线路

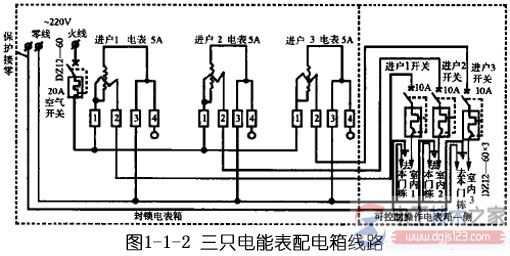

三只电能表配电箱线路如图2：

电能表的连接方式与单只电能表的连线方式基本相同，也是1与3端进线，2与4端出线后经开关进入用户。
