电气控制柜接线图及工序与控制要求

有关电气控制柜接线图及工序与控制要求，用电动机需要两处都可以对其进行操作控制，电气控制柜的原理图与电气柜接线图的设计实例。

电气控制柜接线图及工序控制要求

某流水线的传输系统用电动机需要两处都可以对其进行操作控制。电动机规格为鼠笼式4kW、380V、8.2A，频繁起动。在其中一处（甲处）对其进行正、反转连续运转控制；另一处（乙处）对其进行正、反转点动控制。

1、工序及控制要求

(1)甲处SB1按钮按下→电动机正转连续运转→SB按钮按下→电动机停止；

(2)甲处SB2按钮按下→电动机反转连续运转→SB按钮按下→电动机停止；

(3)乙处SB3按钮[短时按下]→电动机正转点动运转；

(4)乙处SB4按钮[短时按下]→电动机反转点动运转；

(5)两处操作按钮要有互锁功能；

(6)电动机[过电流]→过流继电器[反时限动作]→电动机[断电免烧]。

2、设计要求

根据生产设备工作方面及其它方面的需要，本次设计要达到如下设计要求：

(1)要求本次设计的控制装置采用继电接触器控制技术实现；

(2)要能完全满足控制要求；

(3)要按照电气设计惯例，提供短路、过载、联锁等故障保护措施；

(4)本次设计的控制装置应由操作屏、电气控制箱(柜)等部分组成，要尽量与生产设备进行一体化安装，具体安装根据所用器件设备确定；

(5)操作屏上要有完整的信号指示，包括对各工作步指示，以及电源、启动、停止、故障等指示。

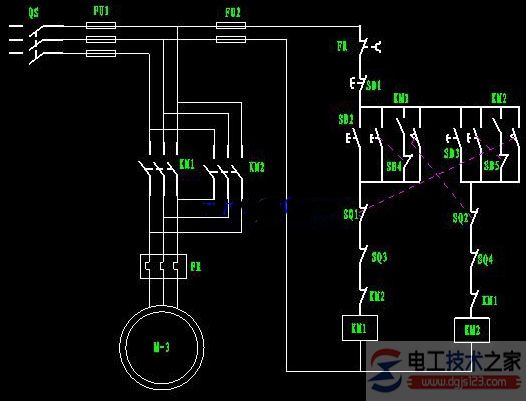

原理图画出来了（如图）， 电气柜接线图：
