变压器同名端如何判断

一、变压器同名端的判断方法

所谓变压器的同名端，就是在两个绕组中分别通以直流电，当磁通方向迭加(同方向)时，两个绕组的电流流入端就是它们的同名端，两个绕组的电流流出端是它们的另一组同名端。

判断方法：将变压器的两个绕组并联，再与一个灯泡串接在交流电源上。这个交流电源的频率要与变压器磁芯相适应，铁芯变压器用工频，开关变压器用开关电源供电。

调换其中任一绕组的两个头，并好后与灯泡相串通电.比较两种接法时，会发现亮度不同，亮度较暗的那一种接法，变压器相并的端子即是同名端。

二、变压器同名端的建议判别方法

一、目的：用一定的测试方法找到变压器绕组的同名端。

二、测试仪器或用具
直流电源供应器、100欧/0.5W电阻、至少是双通道示波器，被测变压器。

三、测试原理描述

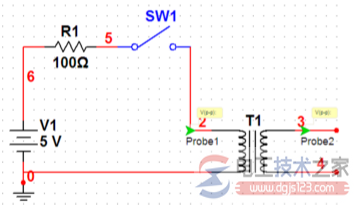

如上图：示波器两个通道的探头分别接被测变压器的主绕组和另一个绕组，直流电源供应器的电压调到5V，观察开关闭合的瞬间在示波器上两个通道显示的波形相位，如果为同相，说明示波器探头接地探针的那引线端为同名端，反之为异名端。

四、实际测得的波形图如下：

4.1、下图两个波形同相：
