发电机温升试验怎么做？

发电机温升试验怎么做？

发电机什么情况下应做温升试验

根据《预规》要求，在下列情况下应做温升试验：
(1)定、转子绕组更换后。
(2)冷却系统改进后。
(3)第一次大修前。
(4)必要时。

发电机温升试验的目的：
(1)了解发电机运行时各部分的发热情况，和制造厂的技术条件相对照。
(2)确定发电机出力。
(3)校验冷却系统的冷却效力。

一、测试方法
1、制订试验方案，包括目的、负荷方式、测量手段、技术要求和措施、接线（如图1-1所示）、分工等。

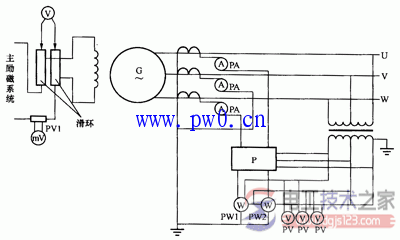

图1-1 温升试验接线图
PA一电流表；PV一电压表；PW1、PW2一单相瓦特表；
P一功率因数表；PV1一毫伏表
2、测量转子绕组在冷态下的直流电阻。
3、对新安装的发电机应在四种负荷下进行：第一次为额定容量的60%～65%；第二次为额定容量的70%～75%；第三次为额定容量的80%～90%；第四次为100%的额定容量。
4、应在额定进风温度、额定氢压及入口水温条件下进行。
5、在试验中要求转子电流保持稳定，误差±1%，定子电流、电压及有功功率保持不变，三相平衡，误差±3%。
6、试验时，自动电压调整器应予以切除。
7、进风温度误差小于±1℃。
8、在某一负荷下，每隔0.5h读一次表，最后1h中每隔15min读一次表，当连续三次的温度变化不大于1℃时，可认为达到稳定（一般需3～4h）。
9、用专用铜刷在滑环上测量转子电压。
10、记录整理。根据测得的转子电阻R2，从温度关系曲线查得对应的转子温度t2，减去进口风温，便为转子温升。选取最高的定子铁芯和绕组温度，减去进口风温，即为相应的温升，如果对埋入式温度计有怀疑，可用带电测温方法（取平均温度）进行校核。
11、给制曲线。曲线横坐标为定子电流或转子电流的平方，纵坐标为定、转子绕组，定子铁芯的温升。
12、对人口风温的校正。在入口风温不是额定值时，可用式(1-1)进行校正。
θ2＝θ1＋△θ
△θ＝θ1×(t2－t1)／[235(1＋m) t1] (1-1)
式中 θ2一一入口风温为t2的定（转）子温升；
θ1一一人口风温为t1的定（转）子温升；
△θ一一定（转）子绕组温升校正值；
m一一系数，用于定子时，空冷为1.5～2，氢冷低氢压为1～1.5，高氢压为0.65～0.85，电流密度大时取上限，反之取下限值；用于转子时，表面空冷为0.35，表面氢冷为0.2，氢内冷为0。
