三相变压器接线图：相电压矢量图画出Y/△接法

有关三相变压器的接线图，包括用相电压矢量图画出Y/△接法的接线图、用相电压矢量图来识别Y/Δ 接法的联接组别、用相电压矢量图画出△/Y接法的接线图的方法等。

三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。

通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对Y/△和△/Y的联接组，更显示出它的优越性。

通过实例介绍下用相电压矢量图对三相变压器的联接组别的接线和识别的方法。

1、用相电压矢量图画出Y/△接法的接线图

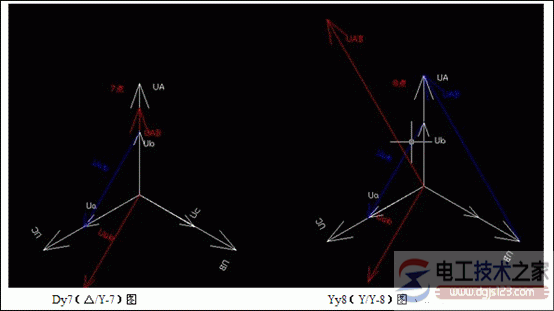

首先，画出原边三相相电压矢量A、B、C，以原边A相相电压为基准，顺时针旋转到所要求的联接组。

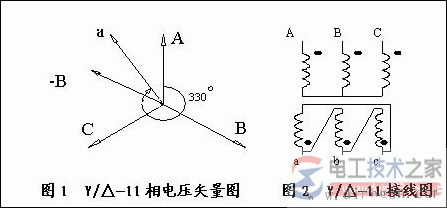

如图1所示，Y/△-11的联接组别，顺时针旋转了330°后再画出次边a相的相电压矢量，此a相相电压矢量在原边A相与B相反方向-B的合成矢量上，由于原次边三相绕组A、B、C和a、b、c相对应，把次边a相绕组的头连接次边b相绕组尾，作为次边a相的输出线，由此在三角形接法中，只要确定了次边a相的连结，其他两相的头尾连接顺序和引出线就不会弄错。因此根据原次边相电压矢量便可画出Y/△-11组接线图，如图2所示。

2、用相电压矢量图来识别Y/Δ 接法的联接组别

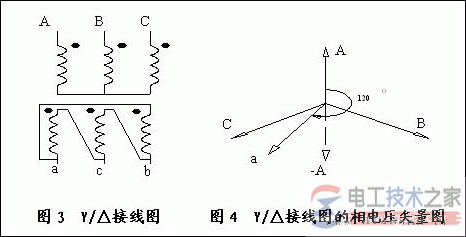

如要识别图3所示的Y/△接法的联接组别，首先画出原边相电压矢量A、B、C，根据图3的接线图可以看出，次边a相绕组的尾连接C相绕组的头作为次边a相的输出线，由于次边a与原边A同相位，把次边a相相电压矢量画在原边相电压C和-A的中间，以原边A相为基准，顺时针旋转次边a相，它们之间的夹角为210°，由此这个接线图是Y/△-7组，见图4。
