电力变压器的结构组成(铁芯、线圈、外壳、油枕等)
|

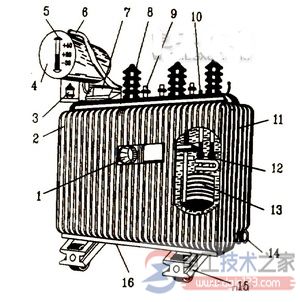

电力变压器的结构组成 现代电力系统普遍采用三相制，因此需要解决三相电路中的变压问题。 改变三相交流电压的变法有两种：一种是用三台单相变压器组成的三相变压器组；一种是采用三相共有整体铁芯的三相变压器。 变压器的种类很多，他们的构造和运行性能上都各有自己的特点，但基本结构却相同。 三相电力变压器由下列主要部件组成：铁芯、线圈、外壳、和绝缘套管，另外还设有油枕、呼吸器、防爆管、散热器、温度计、油位表、分接头开关、冷却系统、保护装置等。 变压器的铁芯和线圈是变压器的主要部分，称为变压器的器身。如下右图所示为三相电力变压器外形。
1：温度计、 2：铭牌、3：吸湿器、4：油枕、5：油位计、6：安全气道、7：气体继电器、8：高压套管、9：低压套管、10：分接开关、11：外壳、12：铁芯、13：绕组、14：放油阀门、15：小车、16：引线接地螺栓 1、铁芯 变压器的铁芯有芯柱和铁轭两部分组成。线圈套装在铁柱上，而铁轭则用来是整个磁路闭合。为了减小铁芯内的磁滞及涡流损耗，铁芯常用含硅量较高的、厚度为0.35～0.5毫米的硅钢片造成，片上涂有绝缘漆。 变压器按线圈与铁芯配置不同，将铁芯分为心式和壳式两种。 壳式变压器的铁芯包在线圈的外部，心式变压器线圈包在铁芯外部。 壳式变压器的导热性能较好，机械强度较高，但制造工艺复杂，除了很小的电源变压器外，目前已很少使用。心式变压器的制造工艺较为简单，所以被广泛使用。 2、线圈的组成 变压器的线圈是用绝缘铜线或铝线绕成的。 每台变压器中，凡接到电源端吸取电能的线圈叫做初级线圈，也叫一次侧线圈或原边线圈；输出电能端的线圈叫做次级线圈，也叫二次侧或副边线圈。有时，又将这变压器中接到电压等级高的一侧线圈叫做高压线圈；接到较低电压一侧的线圈为低压线圈。按照原、副线圈在铁芯中布置方式不同，变压器线圈结构有同心式和交叠式两种。 |
