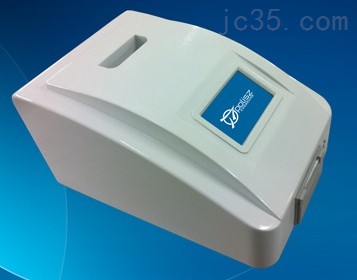

TOC总有机碳分析仪纯水操作说明
|
TOC总有机碳分析仪纯水操作说明 安装与储运安装安装位置的选择 将仪器放在一个洁净、无障碍物的平面上，并保证除仪器外还能承载 25kg的重量， 为了便于散热，请确保仪器的后面和两侧留有至少16cm的空间。 电源要求 电压：220V ± 22V 电源频率：50Hz ± 1Hz 环境要求 仪器应在一个恒温恒湿且适于工作的环境中进行。避免阳光直射和超常温度；温度 过高（超过104°F，40℃）会导致运行失常，温度过低（低于50°F，10℃）会导致测量 值误差过大。 储 运包装后的 TOC 分析仪应储存在相对湿度不大于 80%，无腐蚀性气体且通风良好、 阴凉、清洁的室内。 7.2.2 运输按订货合同要求，避免碰撞及受潮。 若对本仪器进行重新拆卸与安装，请连仪器制造商，由专业技术人员协助解决。 北京北广精仪仪器设备有限公司 注意事项 ● 该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行 操作。 ● 若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏 化作用将有机物分解为二氧化碳，进入二氧化碳传感器检测 TC。总有机碳可通过这个 差值计算得到：TOC = TC–TIC。 氧化反应器 仪器利用 UV 射线在二氧化钛光催化剂的作用下将有机化合物氧化成二氧化碳，氧 化反应器是一个 UV 灯外包螺旋形的石英管。UV 灯发出 185nm 和 254nm 的光线，使水 产生光分解。 H2O hν(185nm)（TiO2） OH· H· 羟基自由基（OH·）能完全把有机化合物氧化为二氧化碳。 有机物 OH· CO2 H2O UV 灯的使用寿命为 6 个月，当更换时间到期时仪器将出现警告信息，提醒用户更 换 UV 灯。 二氧化碳传感器 仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测 量采用双精度技术，可以实现自动校准和温度补偿。TIC 传感器用于检测未经氧化的水 样中二氧化碳浓度，同时检测水样的电导率值；TC 传感器用于检测水样本身含有的二 氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。 二氧化碳测量循环 仪器每 4 分钟检测得出一个数据（包括 TOC 值和电导率值），在 4 分钟的测量循环 中 TC 和 TIC 是独立检测的。结构特征与工作原理 工作原理1 — 镀有二氧化钛的螺旋石英玻璃管 2 — 紫外灯 电导率传感器 4 — 延迟线圈 5 — 蠕动泵 图 2-4 工作原理示意图 水样通过进样口进入仪器后由分流器分成相等的两份，其中一份通过延迟线圈 进入二氧化碳传感器 3 检测 TIC，另一份通过镀有二氧化钛的螺旋石英玻璃管 并在 紫外灯 2 的照射下将水中有机物催化分解为二氧化碳，进入电导率传感器 检测 TC。 总有机碳可通过这个差值计算得到：TOC = TC–TIC，后废液通过蠕动泵从排液管 流出。 应用范围 该仪器可用于检测制药工业中纯化水、注射用水和去离子水中有机碳的浓度；也可 用于半导体行业中超纯水TOC的检测。 在制药领域和生物化学领域清洁验证过程中，可用于验证清洁效果。 该仪器具有在线检测功能，可以在线监测制药工业的制水系统、半导体工业的超纯 水制备系统和晶片工艺过程、电厂去离子水制备过程等。 技术参数及特点 主要技术参数 电 源：220V±22V 电源频率：50Hz±1Hz 额定功率：100W 基本尺寸：44cm×18cm×26cm 检测极限：0.001mg/L 检测精度：±4% 检测范围：0.001mg/L～1.000mg/L 分析时间：4min 响应时间：15 min 以内 样品温度：1-95℃ 环境温度：10-40℃ 温度变化在±5℃/d 以内 内部样品流速：0.5 ml/min 相对湿度：≤ 85% 重复性误差：≤ 3% 零点漂移：±5% 量程漂移：±5% 特点不需要添加酸试剂、氧化剂和任何气体，无需附加日常维护费。 操作简单、快捷、可靠。使用者无需专业知识和专门培训。 针对 TOC1000ppb 以下去离子水的检测设计，在线、离线检测可以切换使用。 超大的存储器能自动存储近 12 个月连续检测的数据，可以查询任意一天的检 测记录，并能打印检测结果。 检测速度快，一次检测分析时间仅为 4 分钟。 同步检测水样的电导率值，将 TOC 分析仪与电导率仪合二为一。 体积小、重量轻、耗能少、携带方便。 具有自动的上限报警输出，超出设定的检测结果时可以提醒操作者。 易于按照 USP <643>和 EP <2.2.44>以及中国药典 2005 年版附录Ⅷ R 所要求的 TOC 检测方法进行系统适应性验证。 超大的 320234 的点阵真彩显示器以及人性化的界面，具有 RS232 数据接口和 打印机接口。 使用与操作方法 开始检测并计入检测次数，检测完毕后显示醉后一次检测结果，其中几次检测的结 果均自动保存在查询记录当中。检测次数的设置方式为：用“选择”键移动光标，用“设 置”键修改数字，按“确定”键进行确认，进入分析界面。先进行四次冲洗过程 五、维护 易耗品更换周期 UV 灯和蠕动泵管可以从本公司购买。UV 灯为 185nm、254nm 双波长紫外灯，蠕 动泵管为进口泵管，具有高品质和良好的稳定性。易耗品更换周期参考表 5.1。 表 易耗品维护/更换表 部件名称 更换周期* UV 灯 12 个月 蠕动泵管 12 个月 产品简介 总有机碳（TOC）分析仪是北京北广精仪仪器设备有限公司独立研制的砖力产品， 用于测定水样中总有机碳的浓度，具有高灵敏度和精确度。 TOC分析仪的工作原理是：样品中的有机物在紫外线（UV）的作用下被氧化成二 氧化碳，二氧化碳的测定采用了电导率检测技术。通过测定未经氧化反应器的样品的总 无机碳（TIC或IC）浓度，和经氧化后得到的样品的总碳（TC）浓度来计算总有机碳浓 度。总有机碳浓度即总碳浓度与总无机碳浓度之间的差值：TOC = TC–TIC。 TOC分析仪可以检测TOC浓度从0.001mg/L到1.000mg/L的水样。本产品操作简单， 维护费用低，无需添加化学试剂，操作人员无需特殊培训或专业化学知识。 系统组成 TOC 分析仪的组成包括以下 7 个主要部分： 在线检测装置（在线型仪器配备） 样品蠕动泵 分流器 氧化反应器 二氧化碳传感器 微处理控制器和电子线路板 输出接口 在线检测装置 进入仪器内部后水样的流速大约为 0.5 ml/min。进入在线检测装置的水样温度可以 在 1～95℃范围内，仪器的废液和在线检测装置的排出液均由排液管排出。 离线检测 离线检测时，仪器可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪 器校准应在离线状态操作。若样品中有不可溶性微粒，应经过滤膜（孔径 60μm 或更小） 过滤后进入仪器，以防止样品中的微粒阻塞仪器。仪器的进样管为 1/16 英寸的 Teflon 管，经蠕动泵抽进管路中的水样流速约为 0.5 ml/min。 分流器 水样进入仪器后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感 器，检测 TIC，另一路通过氧化反应器利用紫外灯（UV 灯）加二氧化钛薄膜光催化氧 故障分析与排除 序号 故障现象 原因分析 排除方法 1 打开电源后屏幕无显示 查看保险丝是否损毁； 电源线插头与机器插口是否有松 动更换保险丝 插紧电源线 检测数据不稳定（测同一 水样时连续两个值相差过 大）或误差过大 检查进样管与排液管有无气泡，进样 管与排液管有无压过的痕迹 1、更换有压痕的进样管 或排液管用纯水冲洗管路 检测数值偏低过多 UV 灯使用期限是否已到 更换 UV 灯 4 按键失灵无反应 1、检查按键是否有破损，有无液体 流入； 长期使用或操作不当造成按键失 去弹性而短路 更换按键 5 仪器内部有异常的声音 判断是否有异物掉入仪器内； 电机转动是否正常 请专业人员修理 6 蜂鸣器叫 短叫一声表明所测值高于仪器设 定的上限值； 长叫可能是主板故障 所测水样有问题，检 查来源 请专业人员修理 查询数据时死机 仪器“参数设置”项下设置为“打印”， 但未连接打印机，查询记录时搜索不 到打印机 重启，“参数设置” 项下设置为“不打印”连接打印机 8 排液管不出水 管路堵塞；泵管已磨损用小注射器抽出水口 更换泵管 |
