如何判断变压器同名端相对极性？

变压器同名端相对极性的判别方法

变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。

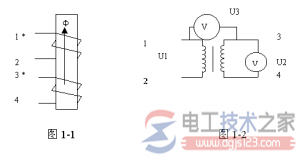

如图1—1：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的 作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。

1、3互为同名端，2、4互为同名端；1、4互为异名端。


图1，变压器同名端

变压器同名端的判断方法：

一、交流电压法

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压 U3。

如果U3＝U1 U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。如果U3＝U1－U2,则相连的线头2、4为同名端，1、 4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）

干电池一节，万用表一块接成如图1－3。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如 5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。注 意断开S时，表针会摆向另一方向；S不可长时接通。


图1-3 直流法测同名端

三、测电笔法

为提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生 非常高的感应电势，使氖管发光。

注意观察那端发光，发光的那一端为感应电势的负极。此时与电池正极相连的以及与氖管发光那端相连的为同名端。

图1-4 测电笔法测同名端
