三相三线制与三相四线制供电有什么区别？

常见的供电线路，有三相三线制与三相四线制供电之分，三相三线制电路多是指10KV电压及以上高压线路，三相四线制电路：多是指660/380/220低压线路，二者的具体区别有哪些，一起来了解下。

一、三相三线制与三相四线制供电的区别

电能计量接线盒分三相三线电能计量联合接线盒和三相四线电能计量联合接线盒，那什么是三相三线制供电，什么又是三相四线制供电？

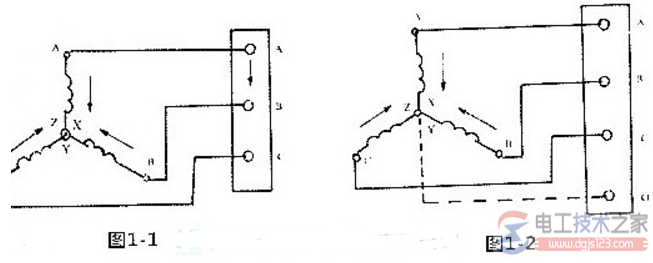

三相三线制是三相交流电源的一种连接方式，从三个线圈的端头引出三根导线，另外三个线圈尾端连在一起，又叫星形接线，这种用引出三根导线供电叫三相三线制。如图1-1所示

在星形接线的三相三线制中，除了三个线圈端头引出三根导线外，还从三个线圈尾端的连接点上再引出一根导线，这种引出四根导线供电叫三相四线制，如图1-2所示：

二、三相三线制电路与三相四线制电路的区别

三相三线制和三相四线制的区别：

有关三相三线与三相四线接地系统中保护接地的作用，为减少操作人员误触及漏电，需对三相三线中性点、三相四线制中性点作保护接地，具体方法见文中介绍。....

三相三线制电路：多是指10KV电压及以上高压线路。

三相三线制，不引出中性线的星型接法和三角形接法。电力系统高压架空线路一般采用三相三线制，三条线路分别代表a，b，c（U,V,W）三相。通常在野外看到的输电线路，一回即有三根线（即三相），三根线可能水平排列，也可能是三角形排列的；对每一相可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采用分裂导线，多根线组成一相线，一般2-4分裂，在特高压交直流工程中可能用到6-8分裂），没有中性线，故称三相三线制。

三相交流发电机的三个定子绕组的末端联结在一起，从三个绕组的始端引出三根火线向外供电、没有中线的三相制叫三相三线制。
