10KV高压开关柜电路结构

一、高压开关柜结构

1、基本结构：

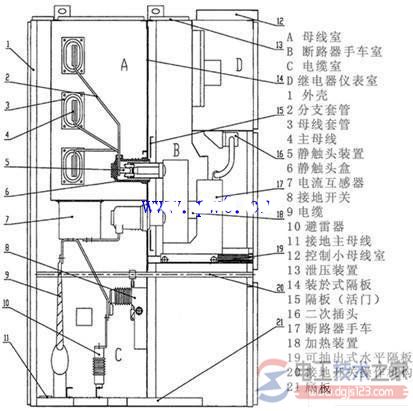

开关柜由固定的柜体和真空断路器手车组成，这是它的基本结构。开关柜及安装的电气元件参见结构示意图。

2、外壳和隔板：

开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。三个高压室的顶部都装有泄压装置。出现内部故障 时，高压室内气压升高，由于柜门已可靠密封，高压气体将通过泄压装置泄压。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电 弧贯穿熔化。继电器仪表室D装配成独立隔室，与高压区域分隔开。隔板将断路器手车室B和电缆室C隔开，即使断路器手车移开(此时活门会自动关闭)，也能防 止操作者触及母线室A和电缆室C内的带电部分。卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。
