配电箱图纸符号标注中文说明

有关配电箱图纸符号标注中文说明，根据图纸《配电箱系统图》中标注，各种敷设方式，包括断电器的型号、断电器的型号，BV:铜芯聚氯乙烯绝缘电线等标注说明。

根据图纸《配电箱系统图》中标注

NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。

NPX160/3P 160A WL1 YJV-4*70 1*35-SC80 FC 58.8W AP3配电箱：

NPX160是断电器的型号

3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。

WL1：指回路1。后面还有回路2等。

YJV:铜芯交联聚乙烯电缆。

NHYJV:耐火铜芯交联聚乙烯电缆

4*70 1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。

SC80:指穿直径为80的焊接钢管(俗称黑铁管)。

FC:指暗敷在地面内。

C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：

C65N为断电器型号

C10/1P：断电器最大断路电流为10A，极数为一极。

BV:铜芯聚氯乙烯绝缘电线

3*2.5：3根线芯截面面积2.5mm2的

SC15:穿直径15mm的钢管

CC:暗敷设在屋面或顶板内。

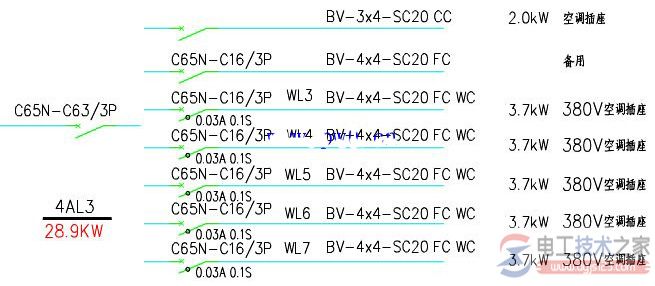

C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：

回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。

另：

各种敷设方式：

AB-沿或跨梁(屋架)敷设

BC-暗敷设在梁内

AC-沿或跨柱敷设

CLC-暗敷设在柱内
