低压电力配电系统接线图

1、低压电力配电系统应根据工程性质、规模、负荷容量等因素综合考虑。

应满足生产和使用所需的供电可靠性和电能质量的要求，同时应注意接线简单，操作方便安全，具有一定灵活性，能适应生产和使用上的变化及设备检修的需要。

2、自变压器二次侧至用电设备之间的低压配电级数不宜超过三级；

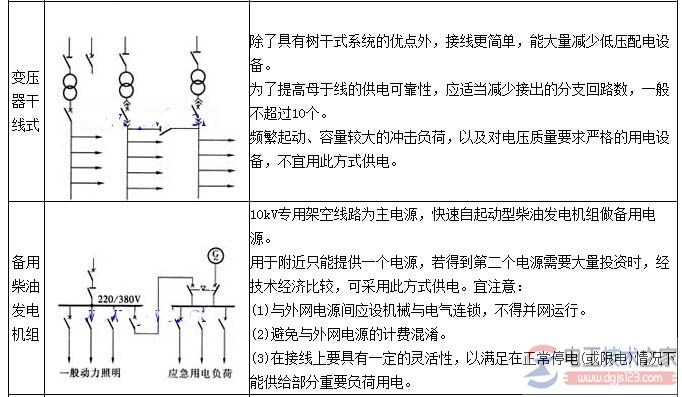

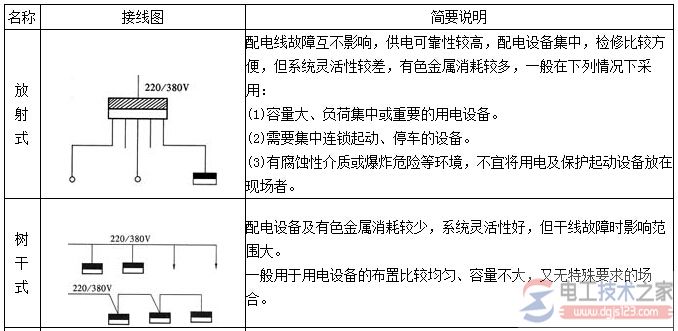

3、在正常环境的车间或建筑物内，当大部分用电设备容容量不很大，又无特殊要求时，宜采用树干式配电。

4、当用电设备容量大，或负荷性质重要，或在潮湿、腐蚀性环境的车间、建筑内，宜采用放射式配电。

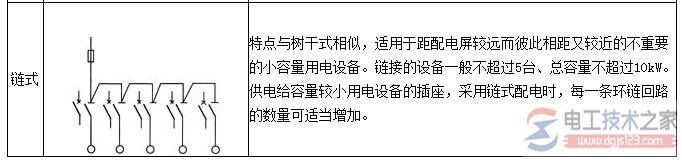

5、当一些容量很小的次要用电设备距供电点较远，而彼此相距很近时，可采用链式配电。但每一回路链接设备不宜超过5台、总容量不超过10kW。当供电给小容量用电设备的，每一回路的链接设备数量可适当增加。

6、在高层建筑内，当向楼层各配电点供电时，宜用分区树干式配电，但部分较大容量的集中负荷或重要负荷，应从低压配电室以放射式配电。

7、平行的生产流水线或互为备用的生产机组，根据生产要求，宜由不同的母线或线路配电。同一生产流水线的各用电设备，宜由同一母线或线路配电。
