母线如何布置？母线常见布置方式

母线的常见布置方式

母线的布置方式影响到母线的散热条件与机械强度。

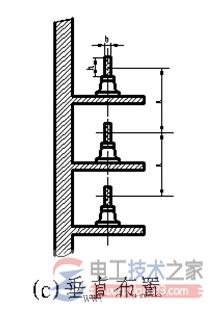

以矩形母线为例，最为常见的布置方式有两种，及水平布置和垂直布置。

图1，

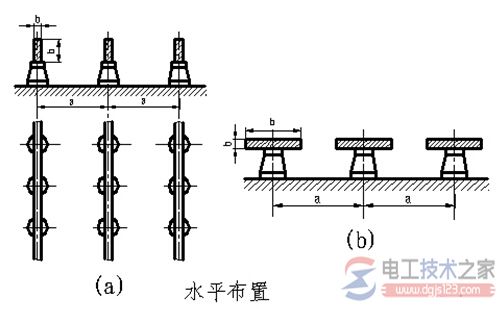

1、母线的水平布置：

三条母线固定在支持绝缘子上，具有同一高度。各条母线既可以平放，也可以竖放。

竖放式水平布置的母线散热条件较好，母线的额定允许电流较其他放置方式要大，但机械强度不是很好。

平放式水平布置散热条件较差，允许电流不大，但机械强度较高。
