【图】定时限过电流保护接线图及原理分析

定时限过电流保护的原理接线图

当被保护线路发生故障时，短路电流经电流互感器TA流入KA1—KA3，短路电流大于电流继电器整定值时，电流继电器启动。

因三只电流继电器触点并联，所以只要一只电流继电器触点闭合，便启动时间继电器KT，按预先整定的时限，其触点闭合，并启动出口中间继电器KOM。

KOM动作后，接通跳闸回路，使QF断路器跳闸，同时使信号继电器动作发出动作信号。

由于保护的动作时限与短路电流的大小无关，是固定的，固称为定时限过电流。

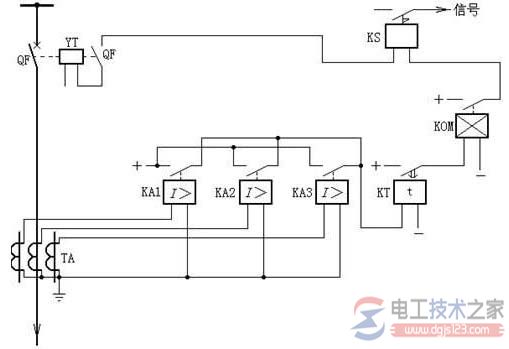

图1 定时限过电流保护的原理接线图
