220v配电箱的接线图示例，配电箱接线方法与注意事项

有关220v配电箱的接线图，家用配电箱接220v电压，有总断路器控制，应该怎么来接线，电工天下小编整理了220v配电箱的接线方法，供大家参考。

1、总电源断路器：出线端压接铜接头4平方毫米铜线若干根，接分支断路器进线端。

2、在选择总断路器时，根据负载总功率计算，选择不小于60A断路器，分支断路器最大32A用于热水器（漏保），厨房插座。

3、客厅与卧室中选用10A断路器。普通插座，空调可选用16A断路器。

4、接线要求：压接牢固，接触良好，排列整齐，绑扎牢固。

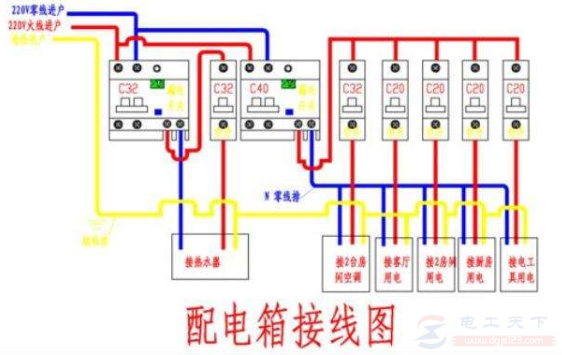

图1，配电箱接线图

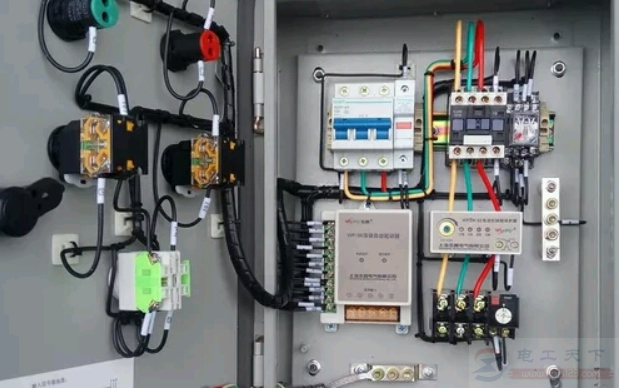

图2，家用配电箱实物接线图（仅供参考）

注意事项
