移相变压器工作原理

移相变压器工作原理是什么，移相变压器是整流变压器的一种，既是一类重要的厂矿电气设备，也能作为计量室和实验室的精密仪器。

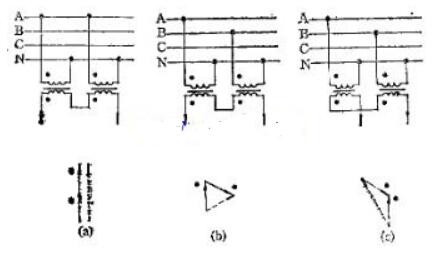

一、移相变压器的工作原理图

图（a）中，两只同规格的双线圈变压器如果接于同一相上，二次电压相加便获得一个电压幅值加倍、相位为同相的新电压。

假若分别像图（b）或（c）那样，接于不同的两相之上，二次电压相加即向量相加，便得一个电压幅值相同、相位差为60°的新电压；或二次电压相减即向量相减，便得一个电压幅值大倍、相位差为30°的新电压。

显然，变压器一次侧选择不同的相位进行连接，再配合对二次线圈采用不同的接线方式，便能使输出电压的相位随需要而进行改变。

二、移相变压器与整流变压器的关系

移相变压器是整流变压器的一种。

整流装置的单相导电作用，引起整流变压器交变磁场波形的畸变；畸变的大小决定于直流容量占电网容量的比例和流入电网中的谐波电流的频率，及谐波次数。

抑制谐波的有效办法之一是通过对整流变压器高压侧进行移相，这种办法可以基本上消除幅值较大的低次谐波。

一般情况下，只要一套整流装置有两台整流变压器，均采用等效12相系统，因为这种系统不需专门移相，只要变换绕组的连接方式即可达到，当直流容量较大时，则采用等效18相以上的整流系统。

IGBT相当于可控硅的作用，用在整流系统中，控制通断，不控制相位。
