电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。有的市售变压器根本不标注任何参数。这给使用带来极大不便。

无标记电源变压器参数的判别方法。此方法对选购电源变压器也有参考价值。

一、识别电源变压器

1、从外形识别

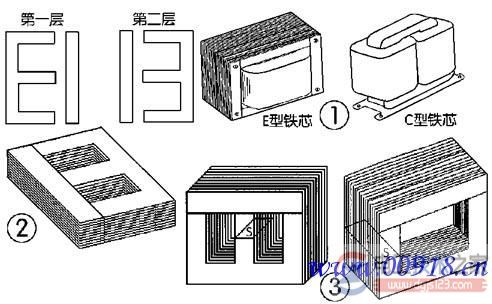

常用电源变压器的铁芯有E形和Ｃ形两种。E形铁芯变压器呈壳式结构（铁芯包裹线圈），采用Ｄ４1、Ｄ４2优质硅钢片作铁芯，应用广泛。Ｃ形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构（线圈包裹铁芯）。两者的外形见图1。

2、从绕组引出端子数识别

电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是４个。

3、从硅钢片的叠片方式识别

E形电源变压器的硅钢片是交*插入的，E片和Ｉ片间不留空气隙，整个铁芯严丝合缝，见图2。音频输入、输出变压器的E片和Ｉ片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于Ｃ形变压器，一般都是电源变压器。

二、电源变压器功率的估算

电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构（包括Ｃ形结构），均是指绕组所包裹的那段芯柱的横断面（矩形）面积，如图3的Ｓ面所示。在测得铁芯截面积Ｓ之后，即可按Ｐ＝Ｓ2／1．５估算出变压器的功率Ｐ。式中Ｓ的单位是ｃｍ2。
例如：测得某电源变压器的铁芯截面积Ｓ＝７ｃｍ2，估算其功率，得Ｐ＝Ｓ2／1．５＝７2／1．５＝33Ｗ?剔除各种误差外，实际标称功率是3０Ｗ。

三、各绕组电压的测量

要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是最基本的任务。现以一实例说明判断方法。

例：已知一电源变压器，共1０个接线端子。试判断各绕组电压。

第一步：分清绕组的组数，画出电路图。

用万用表Ｒ×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号，如图４所示。
从测量可知，该变压器有４个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。

第二步：确定初级绕组。

对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图４这样的降压变压器，其电阻最大的是初级绕组。

第三步：确定所有次级绕组的电压。

在初级绕组上通过调压器接入交流电，缓缓升压直至22０Ｖ。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。

四、各次级绕组最大电流的确定

变压器次级绕组输出电流取决于该绕组漆包线的直径Ｄ。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式Ｉ＝2Ｄ2，可求出该绕组的最大输出电流。式中Ｄ的单位是ｍｍ。

例：测得某次级Ｄ＝０．５ｍｍ，则其最大输出电流Ｉ＝2Ｄ2＝2×０．５2＝０．５Ａ。
