超A类阻燃电缆的国家标准图解

超A类阻燃电缆的国家标准

目前普通阻燃电缆的执行国家标准为：GB/T18380-2008(以下简称国标)。

考核的指标：国际把阻燃分为4个等级，分别为阻燃A类、B类、C类、D类。

那怎么来区分A、B、C或D类呢？并不是说在电缆的外护套加多少阻燃剂来判断电缆阻燃类别的。

而通过计算安装敷设每米电缆的“非金属含量”来判断阻燃电缆类别的。

普通阻燃电缆除了导体（铜或铝）是金属，其它（绝缘、填充、绕包线、护套）的都属于“非金属含量”。

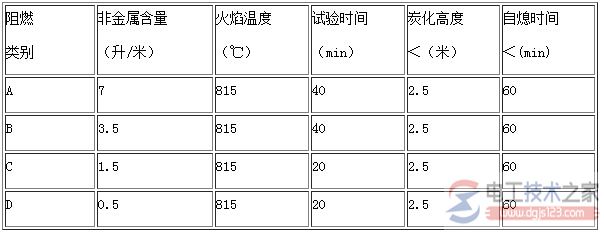

国际阻燃电缆垂直成束燃烧试验的指标和要求，如下：

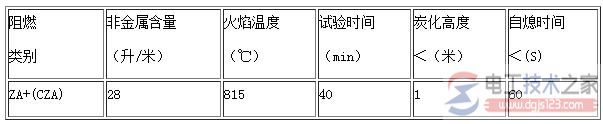

⑵超A类阻燃的特点

阻燃电缆WDZA (WDCZA)超A类阻燃系列电缆。超A类阻燃电缆在结构上做了突破性的改进，采用矿物质(非金属物)密实填充，使电缆的“非金属含量”减少了很多，提升了阻燃等级增加了电缆敷设的数量。

为什么超A类阻燃电缆安装敷设是不受“非金属含量”的限制可以达到28升/米呢？

超A类阻燃电缆的原理：

Ⅰ.利用金属水合物分解产生的水分吸收热量延缓电缆表面温度的升高，抑制电缆的延燃；
Ⅱ.分解后的金属水合物形成的壳体隔绝了外部氧气，阻止了内部可燃物燃烧。

影响电缆载流量的主要因素：导体电阻、绝缘耐压等级、电缆的散热条件，超A类阻燃电缆采用密实填充，改善了电缆的散热条件，因此电缆的载流能力得到了明显的提升。

超A类阻燃电缆不仅仅在炭化高度和自熄时间远远的超出了国家标准，同时同等截面的电缆载流量有所提高，线损小运行成本降低是一种节能型产品。
