电接点压力表怎么接线，电接点压力表接法图

有关电接点压力表的接线方法，学习电接点压力表怎么接线的方法，需要先了解电接点压力表电器原理，以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。

电接点压力表的接法图

学习电接点压力表怎么接线的方法，需要先了解电接点压力表电器原理：

以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。

控制过程：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁， 其常开触头闭合驱动J3，电动机得电运转。 当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。 如此往复，达到自动控制的目的。

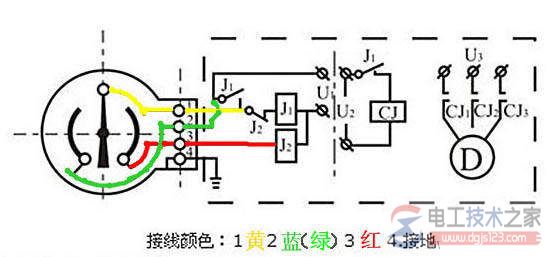

电接点压力表接线图

图1，压力表的接线方法
