电力变压器接线方式：星形连接与三角形连接

电力变压器接线方式：星形连接与三角形连接

三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。
同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

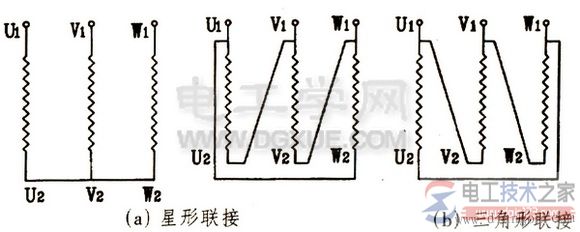

图1，三相变压器三个线圈的连接

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
时钟法表示组别

图2，

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。
Y/Y连接

如下图，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

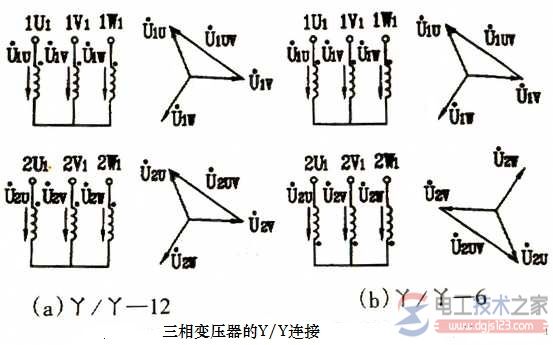

图4，三相变压器的Y/Y连接
Y/△连接
在下图（a）中奖原边结成Y而副边结成△，原、副边绕组都可以同极性端作为首端，此连接方法为Y/△-11连接组（新标准：y，d11）。

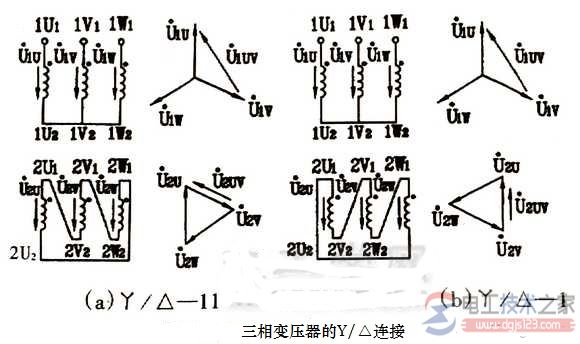

三相变压器的Y/△连接

目前我国标准变压器的接线组别有三种：
Y/Yn-12（y，Yn0），一般用于容量不大的（不超过1600KVA）配电变压器和变电所内销变压器，供动力和照明负载。
Y/△-11（y，d11）用于中等容量、电压为10KV或35KV电网及电厂中的厂用变压器。
Yn/△-11（YN，d11）一般用于110KV及以上电力系统中。
