电机正反转电气联锁与机械联锁的电路图

有关电机正反转电气联锁与机械联锁的电路图，将两套锁定装置控制电路交叉连接，继电器联锁起到的作用是防止电气短路，防止运行中的设备超出设定范围和动作按设定顺序完成。

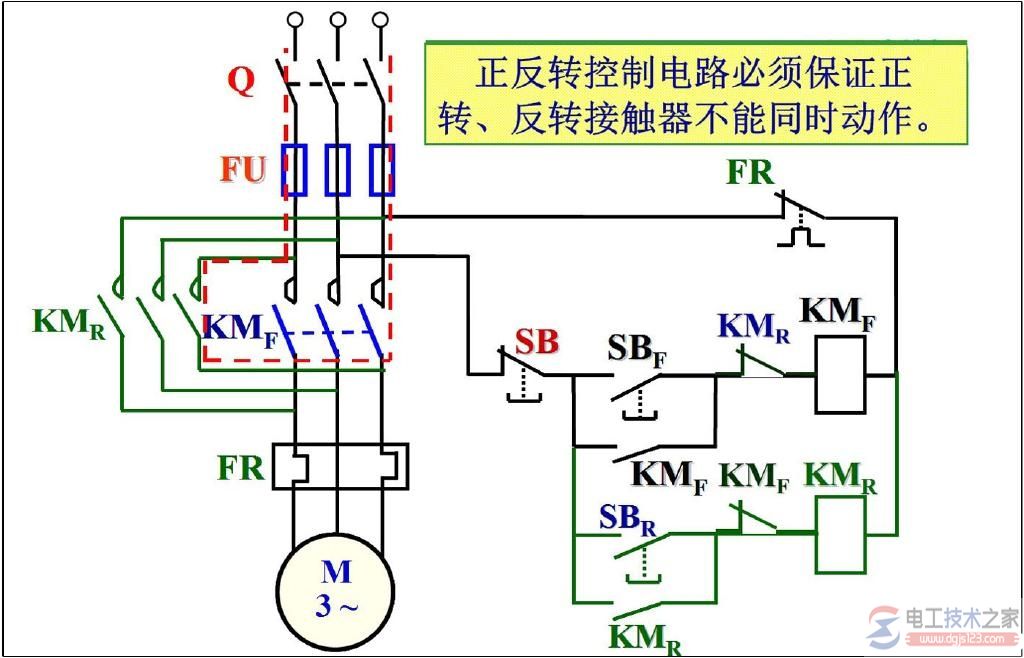

电机正反转电气联锁与机械联锁的电路图

将两套锁定装置控制电路交叉连接，即:一个打开另一个锁定，或只有在一个打开时另一个才能打开，这都叫联锁。

在自动化控制中，继电器联锁起到的作用是防止电气短路，防止运行中的设备超出设定范围和动作按设定顺序完成。

在配电柜上是防止操作人员误操作，或者误入带电区域触电。

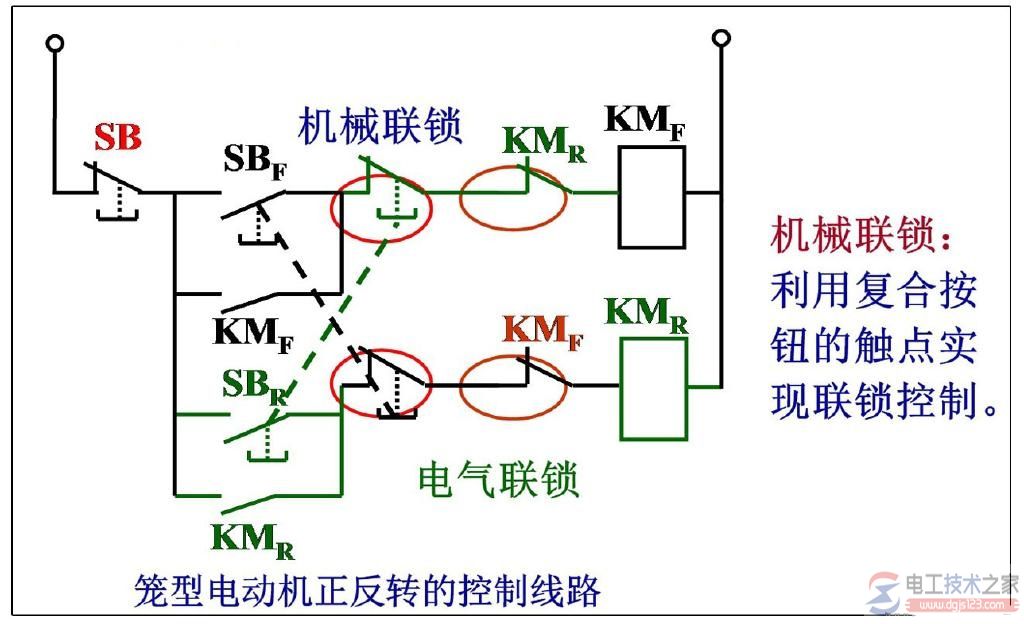

1、电气联锁

2、机械联锁
