变电所一次设备二次设备分类及作用(图文)

【变电所的一次设备与二次设备】

变压器是变电站的主要设备，变电所(站)的一次设备还包括电压互感器和电流互感器，开关设备，防雷设备等，对一次设备进行监察、测量、控制、保护和调节的设备，称为二次设备。

一、变电所的一次设备

变电所是改变电压的场所。

为了把发电厂发出来的电能输送到较远的地方,必须把电压升高,变为高压电,到用户附近再按需要把电压降低。这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同,称为变电所、配电室等。

变电站(Substation）是把一些设备组装起来,用以切断或接通、改变或者调整电压,在电力系统中,变电站是输电和配电的集结点,变电站主要分为：升压变电站,主网变电站,二次变电站,配电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。

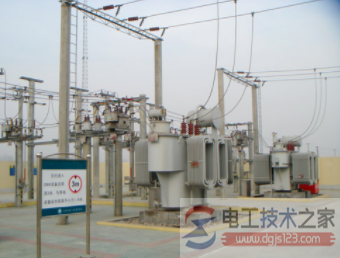

变电站起变换电压作用的设备是变压器,除此之外,变电站的设备还有开闭电路的开关设备,汇集电流的母线,计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等,有的变电站还有无功补偿设备。 变电站的主要设备和连接方式,按其功能不同而有差异。
