【图】旋转变压器的结构与分类图解

有关旋转变压器的结构与分类，旋转变压器分为有刷旋转变压器和无刷旋转变压器，其主要分类包括环形变压器式旋转变压器、磁阻式旋转变压器、多极旋转变压器。

根据转子电信号引进、引出的方式，分为有刷旋转变压器和无刷旋转变压器。

在有刷旋转变压器中，定、转子上都有绕组。转子绕组的电信号，通过滑动接触，由转子上的滑环和定子上的电刷引进或引出。

由于有刷结构的存在，使得旋转变压器的可靠性很难得到保证。因此目前这种结构形式的旋转变压器应用的很少。

目前无刷旋转变压器有两种结构形式。一种称作为环形变压器式无刷旋转变压器，另一种称作为磁阻式旋转变压器。

1、环形变压器式旋转变压器

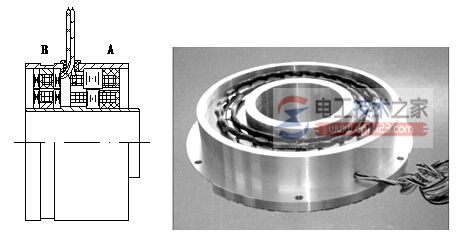

图1示出环形变压器式无刷旋转变压器的结构。这种结构很好地实现了无刷、无接触。图中右侧部分是典型的旋转变压器的定、转子，在结构上和有刷旋转变压器一样的定、转子绕组，作信号变换。左侧是环形变压器。它的一个绕组在定子上，一个在转子上，同心放置。

转子上的环形变压器绕组和作信号变换的转子绕组相联，它的电信号的输入输出由环形变压器完成。

A—普通旋转变压器 B—环形变压器

图1无刷式旋转变压器结构示意
