电力变压器电压型漏电保护线路与电流型漏电保护线路

一、电力变压器电压型漏电保护线路

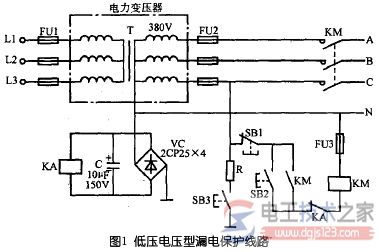

安装低压电压型漏电保护器是一种有效的触点保护措施，如图1为一种低压电压型漏电保护线路。

原理：发生漏电事故时，电流经人体、大地、桥式整流器VC及灵敏继电器KA和变压器T中性线形成回路。
当电流达到灵敏继电器的启动电流值时，KA吸合、常闭触头断开，使交流接触器KM线圈失电，主触头切断电源，人体得到安全保护。

图中SB3为模拟漏电实验按钮，以检验该保护器工作是否可靠。

二、电力变压器电流型漏电保护线路

1、电力变压器电流型漏电保护线路1。

电力变压器电流型漏电保护线路1如图2。
