高低压电缆故障如何检测？四种检测方法
|

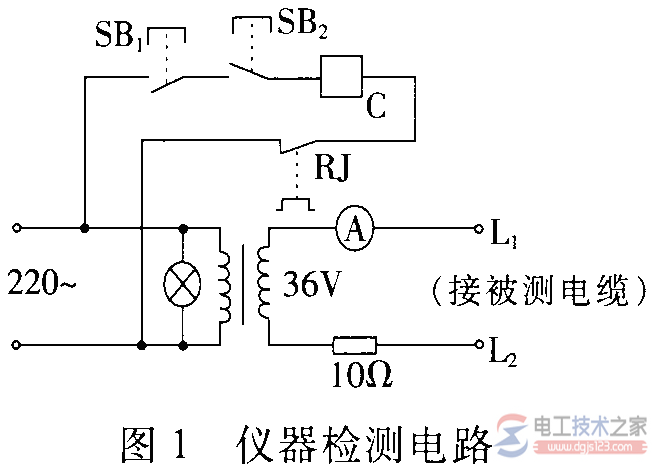

高低压电缆的检测方法 对于变电所高低压配电系统中电缆故障的排除，必须有可靠的检测手段，否则将影响电气设备的正常运行。 一、仪器检测方法(见图1)
笔者制作的这种仪器实用、可靠。使用时，将检测仪接入220V交流电，按SB1启动按钮，线圈得电，指示灯亮，输出端L1、L2接被测电缆线路。 这时被测电缆应无电流，如果有电流说明电缆线有短路故障，必须排除。 此仪器制作简单，可准确、迅速地测出单相、三相铠类电缆短路的故障点，也可测出电缆的接地（外层铝皮）绝缘情况。 当电容柜因故障或检修时，检测断开电容柜和高压开关出线侧，测量地点为高压开关出线侧电缆处。 二、直流冲击法 直流冲击法较实用，首先利用球隙放电产生脉冲电压，该电压在护套绝缘产生多频谱放电电流、声光及磁场等放电信号。 然后，通过现场检测放电信号来对故障点进行精确定位。 该方法的特点：试验装置简单、操作方便，主要用于新敷设的电缆，特别适用于不填埋的电缆。 三、跨步电压法 1、可用探针沿电缆走向探测，在故障点附近时电位差迅速增加，在故障点达到最大值；在故障点正上方，电位差为零，过故障点后，指针反偏又达到最大值。根据电位差值的特征可对故障点进行定位。 2、当受电缆长度方向的地面情况限制不易测量时，可利用放电电流在故障点发散来定位。在不同方向分别寻找两个等电位点，然后找出两组电位点的垂直平分线的交点即为故障点。跨步电压法的优点是原理简单、易操作、抗干扰、破坏性少、定位点直观准确。适于泥土地面内的直埋电缆。 四、电缆短路速查法 如有电缆短路，可用机械式万用表确定此段电缆短路两段的电阻值。 阻值大的一端为首端A，阻值为RA；另一端为B，阻值为RB；设电缆总长为L，短路点至首端的距离为LA，短路点至尾端的距离为LB，为此得出：(RA RB)/RB=(LA LB)/LB，从上式可导出 例：某厂配电室至泵房的电缆线经检查有短路故障。此段电缆长约400m。万用表测电缆两段阻值分别为l0Ω和4Ω。 故确定故障点在LB=400×4/(10 4) =1 600/14≈114m。 |
