低压架空线路干线、分支干线及分支线的含义

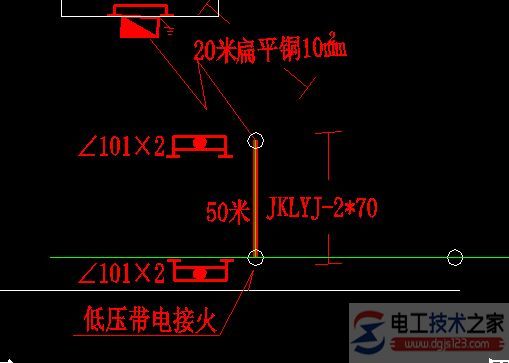

参考图：

在低压架空线路中支线较多，为了加以区分各线段，在线路中常以干线、分支干线、分支线等称呼。

分支干线是从干线上接出的线；分支线是从分支干线上接出的线。

各地也可按习惯性叫法称呼。

附1，接地干线、接地母线、接地支线三者的区别？

在工地上接地的时候这三者有什么区别？是不是接地干线是最高级？

1、接地母线

接地母线也称层接地端子，从其名字也可以看出，它是一条专门用于楼层内的公用接地端子。

它的一端要直接与后面将要介绍的接地干线连接，另一端当然是与本楼层配线架、配线柜、钢管或金属线槽等设施所连接的接地线连接。

它属于一个中间层次，比上面介绍的接地线高一个层次，而比下面介绍的接地干线又要低一个层次。-- 电工技术之家

接地母线通常与楼层内水平布线系统并排安装，用于整个楼层布线系统的公用接地。接地母线应为铜母线，其最小的尺寸应为6mm(厚)×50mm(宽)，长度视工程实际需要来确定。接地母线应采用电镀锡以减小接触电阻(不要手工绑接)。

2、接地干线

接地干线用于集中连接不同楼层的接地母线，很明显又比上面介绍的接地母线高一个层次。

它是用于同一建筑物不同楼层之间的公用接地，通常垂直安装在不同楼层之间。

在进行接地干线的设计时，应充分考虑建筑物的结构形式、建筑物的大小及综合布线的路由与空间配置，并与综合布线电缆干线的敷设相协调。

接地干线应安装在不受物理和机械损伤的保护处，建筑物内的水管及金属电缆屏蔽层不能作为接地干线使用。
