单股铜线接头如何接线，单股铜线接线图

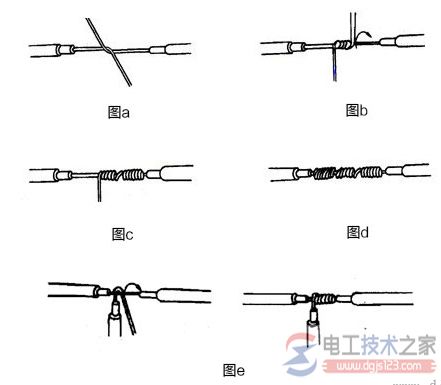

单股铜线接头的接线图

单股硬铜线由于是一根铜丝，所以比多股线要赢，不易折弯尤其是在线头的位置，需要费很大的力气才能折弯；但是优点也有，线头铜丝只有一根，压线时比较好压，不会造成接触不良等，单需要拧紧螺丝。

单股硬铜线直接接线的方法。

1、单股铜导线的直接连接

小截面单股铜导线连接方法，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

大截面单股铜导线连接方法，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
