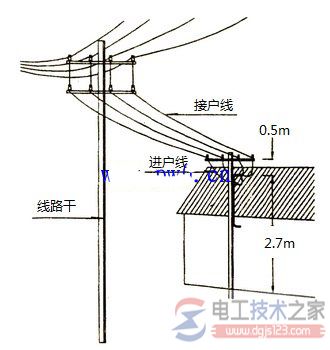

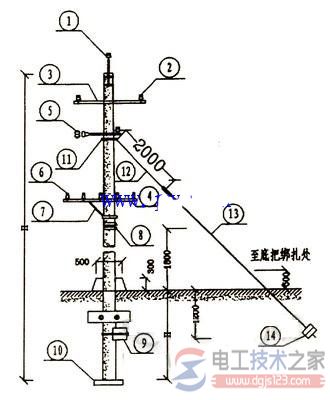

架空线路具有造价低，取材方便，施工容易，检修方便的特点。 常用来作远距离传送电能用。架空线所用的主要部件有：导线、避雷器、绝缘子、杆塔及基础、拉线、固定夹具等。 结构如下右图： 架空线路的一般要求 架空线路应广泛采用钢芯铝绞线或铝绞线。高压架空线的铝绞线截面不得小于50平方毫米，芯铝绞线截面不小于35平方毫米；空线截面不16平方毫米。 导线截面应满足最大负荷时的需要。 截面的选择还应满足电压损失不大于额定电压的5％（高压架空线）、或2％~3（对视觉要求较高的照明线路）。并应满足一定的机械强度。 1：高压杆头、2：高压针式绝缘子、3：高压横担、4：低压横担、5：高压悬式绝缘子、6：低压针式绝缘子、7：横担支撑、8：低压蝶式绝缘子、9：卡盘、10：底盘、11：拉线抱箍、12：拉线上把、13：拉线底把、14：拉线盘； 架空线路的施工 架空线路的施工规范方法及步骤： 线路测量：根据设计图勘察地形地物，确定线路起点，转角点和终端店的电杆位置，最后确定中间电杆和加强杆位置并插上标桩。 基坑挖掘机回填：挖掘基坑时应注意土质及周围环境，坑口尺寸一般为宽0.8米、长0.3米。拉线坑口尺寸一般为宽0.6米、长1.3米。电杆埋设深度参考值如下表： 水泥杆杆长（米） 7 8 9 10 11 12 15 埋设深度（米） 1.1 1.6 1.7 1.8 1.9 2.0 2.5 杆塔基础和拉线基础回填时不准回填树根、杂草等物、土壤应夯实两遍以上，回填后应高出地面30~50厘米。 立杆：电杆是架空线路中用来支撑导线的。电杆的类型很多，按其作用常见的有直线杆、转角杆、终端杆等。 常用的立杆方法有：起重机立杆、三脚架立杆、倒落式立杆和架脚立杆。 三角架立杆是一种较为简单的立杆方式，它主要依靠在三角架上的小型卷扬机来吊立电杆，立杆时先将电杆移到坑边，立好三角架，在电杆梢部结三根拉绳，以控制杆身，然后将电杆竖起落在杆坑中，最后调整杆身，填土夯实。 横担组装：横担是安装绝缘子、开关设备、避雷器等的支架。 按材质分有木横担、铁横担和陶瓷横担等。直线杆横担应装设于负荷侧，非直线杆应装设于张力反侧。 绝缘子：绝缘子是用来固定导线的。所以它应有足够的电气绝缘性能和机械强度。 架空线路 常用的绝缘子有针式绝缘子、悬式绝缘子、蝶式绝缘子等。低压绝缘子额定电压1kV，高压绝缘子用于 3kV、6kV、10kV线路。 拉线施工：架空线中拉线起支撑电杆的作用，一般转角杆、终端杆、张力杆等必须有拉线支撑电杆，以免被导线的张力拉斜。 一般拉线与地面的夹角在30°~60°之间，分别做好拉线上把、拉线中把、拉线下把。 导线架设方法：架设导线包括放线、导线连接、挂线和紧线等。放线是把导线从线盘上放出来架设在电杆横担上。 放线有拖放法和展放法两种。架空线导线连接常用绞接、绑接、压接等。 挂线是将导线用小绳拉上电杆，放入横担上。(电工天下 www.gdzrlj.com) 紧线是在耐张力的一端把导线牢固绑扎在绝缘子上，在另一端用紧线收紧。弧垂是一个档距内导线下垂所形成的自然弛度。 架空线路的三相排列相序应符合下列要求：面向负荷从左侧起，导线排列相序为Ll、N、 L2、L3，零线一般靠电杆的道路侧。电杆一般架设在道路的北侧和东侧。 接户线的施工要求：接户线是从架空线路的电杆上引到建筑物第一支持点的一段架空导线。 高、低压接户线不应跨越铁路。低压接户线不应从高压引线附近穿行。 自杆塔引下的接户线，其档距不应超过30米。线间距离：10kV及其以下不应小于0.5m，0.5kV以下不应小于0.3米。 低压接户线应使用绝缘导线，其截面应按导线安全电流选择。对地距离不小于2.5米。 低压接户线跨越通车街道，垂直距离不应小于6米，特殊位置不应小于3.5米。 低压接户线与弱电线路交叉点的距离不应小于0.6米。 进户线施工要求：进户线是从户外第一支持点到户内第一个支持点之间连接的绝缘导线。其施工要求有： 进户点不能低于2.7米，若过低要加装进户杆。 进户线采用绝缘导线，铜线不小于2.5mm2，铝线不小于10mm2，并且进户线中间不准有接头。 进户线穿墙时要加装进户套管，进户套管的壁厚：钢管不小于2.5mm，硬塑料管不小于2mm，管子伸出墙外部分应做防水弯头。其屋外露出部分不得小于6cm。
