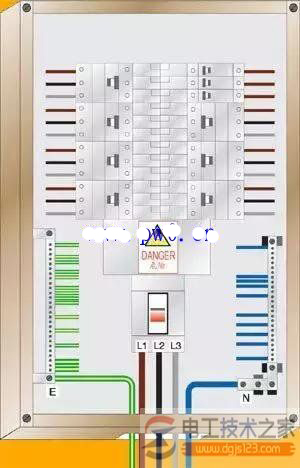

一、成套配电柜电源线颜色

成套配电柜电源线颜色使用标准规定根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志：
1、黑色——装置和设备的内部布线；
2、棕色——直流电路的正极；
3、红色——交流三相电路的第三相；
——半导体三极管的集电极；
——半导体二极管、整流二极管、晶闸管的阴极；
4、黄色——交流三相电路的第一相
——半导体三极管的基极
——晶闸管和双向晶闸管的门极；
5、绿色——交流三相电路的第二相
6、蓝色——直流电路的负极；
——半导体三极管的发射极；
——半导体二极管、整流二极管、晶闸管的阳极；
7、淡蓝色——交流三相电路的零线或中性线；
——直流电路的接地中间线；
8、白色——双向晶闸管的主电极；
——无指定用色的半导体电路；
9、黄绿——双色安全用的接地线；
10、红、黑色并行——用双芯导线或双根绞线连接的交流电路


二、配电柜指示灯及按钮颜色的定义

1、指示灯
