什么是空心变压器？变压器空心与实心的区别

一、什么是空心变压器？

所谓空心变压器，是指不含铁心（或磁芯）的耦合线圈称为空心变压器，它在电子与通信工程和测量仪器中得到广泛应用。空心变压器的电路模型如图所示，R1和R2表示初级和次级线圈的电阻。

变压器由两个具有互感的线圈构成，一个线圈接向电源，另一线圈接向负载。变压器是通过互感来实现从一个电路向另一个电路传输能量或信号的器件。当变压器线圈的芯子为非铁磁材料时，称空心变压器。

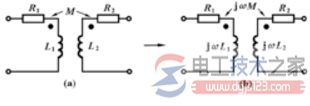

图1，空心变压器的电路模型

与电源相接的回路称为原边回路（或初级回路），与负载相接的回路称为副边回路（或次级回路）。

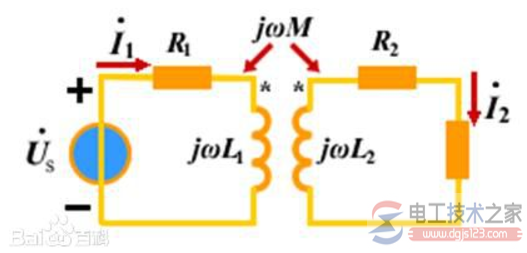

图2，空心变压器的电路
