发电机纵差保护的二种类型

有关发电机纵差保护的二种类型，按输入电流的不同分类，发电机差动保护由三个分相差动元件构成，分成完全纵差保护和不完全保护两类，发电机纵差保护的接入回路图解。

按输入电流的不同分类：发电机差动保护由三个分相差动元件构成。若按由差动元件两侧输入电流的不同进行分类，可以分成完全纵差保护和不完全保护两类。其交流接入回路分别如图1（a）和图1（b）。

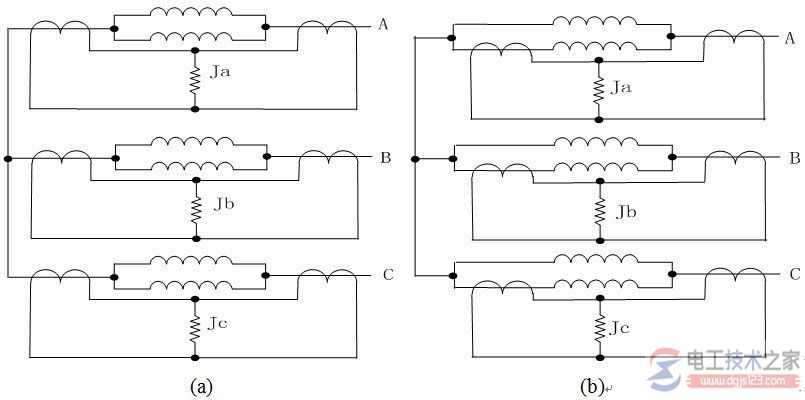

图1 发电机纵差保护的交流接入回路

在图1中：Ja、Jb、Jc－分别为发电机A、B、C三相的差动元件； A、B、C－发电机三相输入端子。

由图1可知，发电机完全纵差保护与不完全纵差保护的区别是：对于完全纵差保护，在发电机中性点侧，输入到差动元件的电流为每相的全电流，而不完全差动保护，由中性点输入到差动元件的电流为每相定子绕组某一分支的电流。
