环形变压器绕制线圈步骤详解

本文介绍了环形变压器绕制线圈的方法，共分为五个步骤，在对环形变压器进行绕圈绕制时，这五个步骤及相关注意事项，一定要多看看。

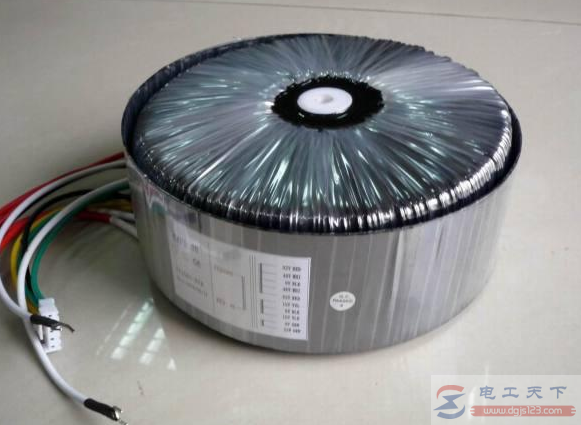

环形变压器的绕圈绕制方法

上一节介绍了环形变压器线圈的绕制工艺，这一节谈一谈线圈的绕制的方法与绕制步骤。

1、先绕初级绕组，取和原线径相近的优质高强度漆包线，双线并绕在“工”字形线梭上，圈数满足要求后剪下。

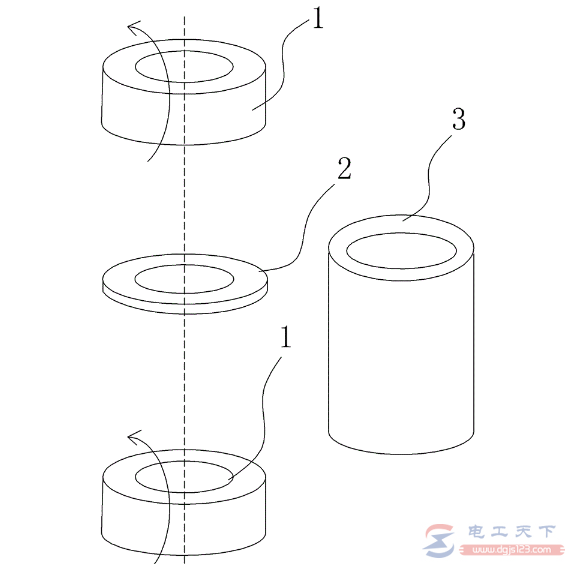

2、将双线头用双面胶粘附在环形铁心的外圆周上，使线梭在环形铁心的内孔中穿绕。

3、一层线圈绕好后，刷上一层绝缘漆（有利于线匝定位及绝缘），并用玻璃纸包上一层，再绕第二层线圈。

4、将两线圈的头尾相接使其串联，另两根线头用软皮线焊接引出，并做好绝缘。

在初级统组上加一层层间绝缘纸后，再绕次级绕组，绕制方法与初级绕组绕法类同。

5、绕组线圈绕好后，即可遵循“先拆后绕，后拆先绕”的规律将次级绕组依次绕回去。

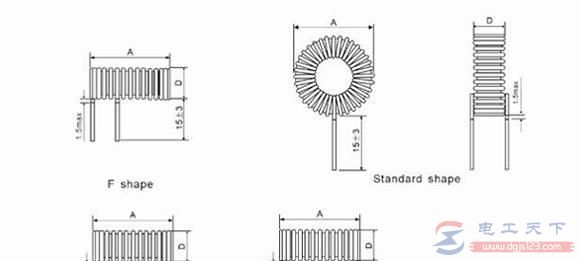

注意，绕时不需要计数匝数，但要尽量把漆包线拉紧绕好，且一匝一匝排绕，不相互交叉。原先拆下的漆包线绕光后，绕组匝数应与原匝数差不多或仅少1～3匝。

注意每个绕组间均需做好绝缘。全部绕好后，将环形变压器放入恒温箱中烘烤一段时间，再对整个环形变压器进行绝缘胶带的包扎。

最后，对环形变压器进行烘干浸漆处理，完成环形变压器的整个制作过程 。

以上就是环形变压器绕圈的绕制方法，以及绕制过程中的注意事项，希望对大家有所帮助。
