步进电路模块的设计分为3个部分：

1、单片机系统：控制步进电动机；

2、外围电路：PIC单片机和步进电动机的接口电路；

3、PIC程序：编写单片机控制步进电功机的接口程序，实现三角波信号的输出功能。

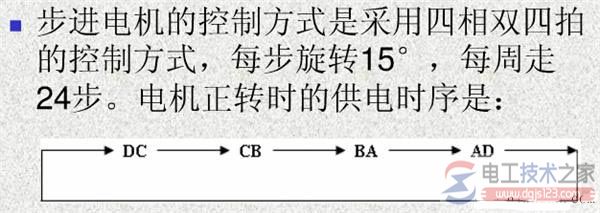

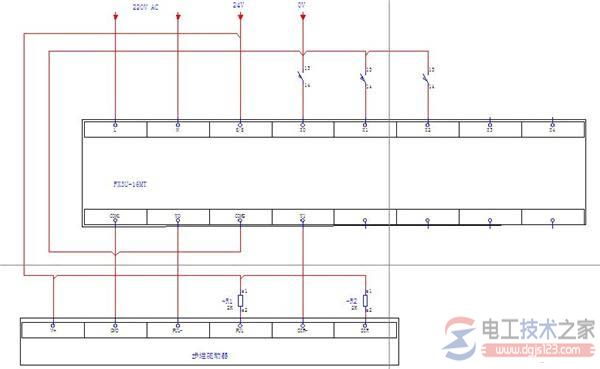

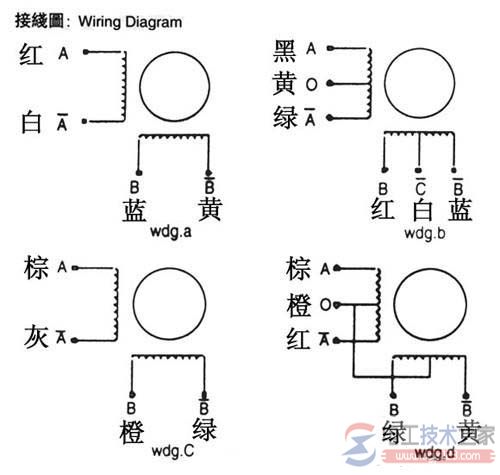

一、步进电动机与单片机的接口

单片机是性能极佳的控制处理器，在控制步进电机工作时，接口部件必须要有下列功能。

①电压隔离功能。

单片机工作在5V，而步进电机是工作在几十V，甚至更高。一旦步进电机的电压串到单片机中，就会损坏单片机；步进电机的信号会干扰单片机，也可能导致系统工作失误，因此接口器件必须有隔离功能。

②信息传递功能。

接口部件应能够把单片机的控制信息传递给步进电机回路，产生工作所需的控制信息，对应于不同的工作方式，接口部件应能产生相应的工作控制波形。
