变压器并列运行分段保护的问题分析 现对10kV配电室0.4kV分段断路器二次保护存在的问题进行分析。 1、系统主接线 0.4kV分段断路器主接线如图1。 图1中，1DL表示1#主变压器高压侧断路器，2DL表示2#主变压器高压侧断路器，3DL表示0.4kV单母线分段断路器。 常规保护要求，1DL、2DL任何一台断路器跳闸，都要求0.4kV分段断路器3DL能断开，断开部分次要负荷后，可以将3DL合上，从而保证在一台变压器故障或检修情况下，另一台变压器能通过3DL保证企业内的一、二类负荷正常用电。

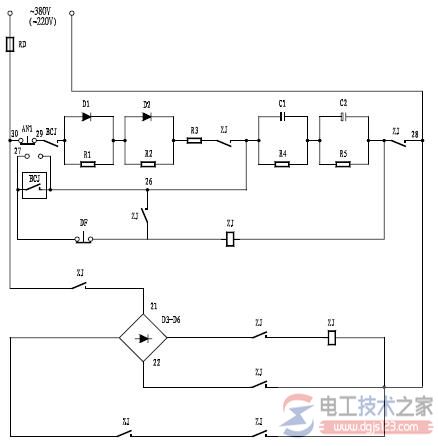

2 分段保护方案1存在问题 2.1 分段保护方案1 分段保护方案1如图2。 0.4kV分段断路器保护动作特点，接通电源后对电容器C充电，操作按钮AN1或任一台主变压器保护动作跳闸时，电容器C对中间继电器ZJ放电，继电器ZJ动作，F（分励脱口器）回路接通，0.4kV分段断路器DF跳闸。断开全部三类负荷后，可以通过0.4kV分段断路器DF操作控制合闸回路，将分段断路器DF合上，从而保证企业内的一、二类负荷正常用电。 2.2 分段保护方案1存在的缺陷 0.4kV分段断路器操作电源接于Ⅰ段或Ⅱ段母线上，假如0.4kV分段断路器操作电源接于Ⅰ段母线上，当与Ⅰ段母线相连的变压器发生故障，导致主变压器两侧断路器跳闸时，Ⅰ段母线将失压，此时0.4kV分段断路器跳闸回路将因失去操作电源，而无法实现0.4kV分段断路器跳闸，另一台主变压器将带全部负荷，而过负荷运行，严重时可能导致变压器烧毁。 保护方案1中每台变压器都需单独装设一套0.4kV分段断路器跳闸回路，接线复杂，使用设备数量多，增加用户投资。 如果因熔断器RD熔断、电阻断路、QF触点接触不良、操作回路接线端子松动等原因，一台变压器故障或停电时，0.4kV分段断路器将拒动。 0.4kV分段断路器如拒动，如果因故障突然断开一台变压器，运行中的另一台变压器面临的情况将很严重。对于一般无人值班的10kV用户配电室，另一台变压器将带全部负荷，而导致过负荷运行。 3 改进后的方案2及缺陷 |
