输电网络三大部分及传输电网图例

本文介绍了输电网络的三大部分，包括发电系统、输电系统、配电系统等内容，并介绍了传输电网的电压类型：特高压线路、高压线路、低压线路，以及传输电网的几幅图例。

输电网络三大部分及传输电网图例

输电网络，是一种用于互相连接供应端与用户端的供电的网络。

一、输电网络，主要由以下三大部分组成：

1、发电系统，包括各式发电厂，比如，火力发电厂、水力发电厂、太阳能发电厂、风力发电厂、核能发电厂。

2、输电系统，从发电厂开始，到输电网络。

3、配电系统，从输电网络开始，到市电线路。

二、传输电网的电压类型：

1、特高压线路

2、高压线路

一般是指1KV以上的供电线路。在我们国家，高压线路的电压，通常为6～10千伏 ，城市多使用10千伏配电。随着城市负荷密度的加大，现在已经开始采用20千伏的供电方案。

3、低压线路

一般是指1KV以下的供电线路。我国早年沿用苏联的供电模式，低压供电线路中，动力电压为380V，频率为50Hz，居民生活用电的市电电压为220V，频率为50Hz。而欧洲以及北美等一些国家和地区的市电供应，一般为民用110V，频率为60Hz，工业用电为480V，频率为60Hz。

三、传输电网的几幅图例

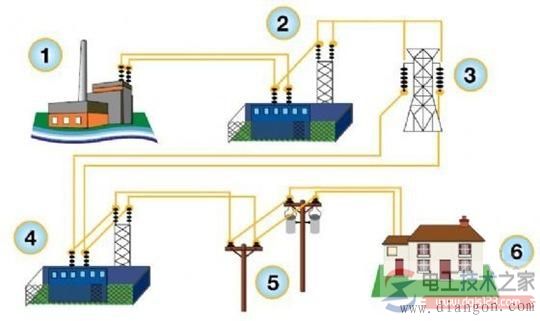

传输电网 / 输电网络示意图之一

(1) a power plant —— 发电厂

(2) substation—— 变电站

(3) a transmission line —— 传输网

(4) Substation —— 变电站

(5) a distribution power line —— 配电网

(6) a home or business —— 家庭或企业

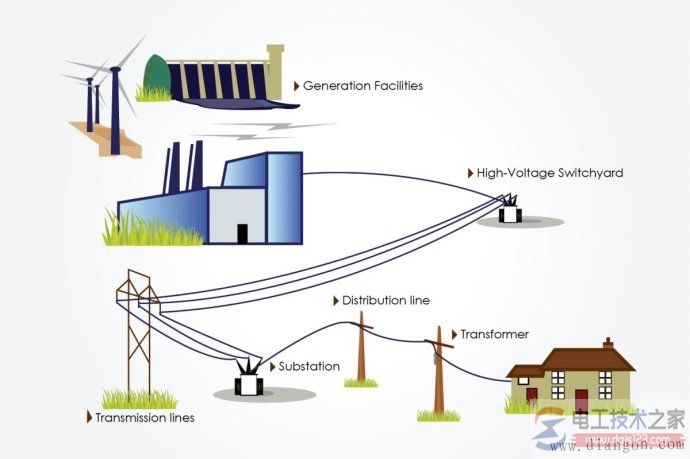

传输电网 / 输电网络示意图之一

Generation Facilities —— 发电设施

High-Voltage Switchyard —— 高压配电装置

Transmission lines —— 传输网

Distribution line —— 配电线路

Transformer —— 变压器

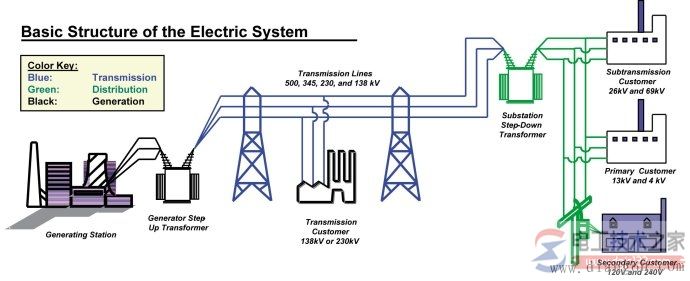

传输电网 / 输电网络示意图之一

Basic Structure of the Electric System —— 电力系统的基本结构

Color Key: —— 关键颜色：

Blue: Transmission —— 蓝色：传输

Green: Distribution —— 绿色：分配

Black: Generation —— 黑色：发电

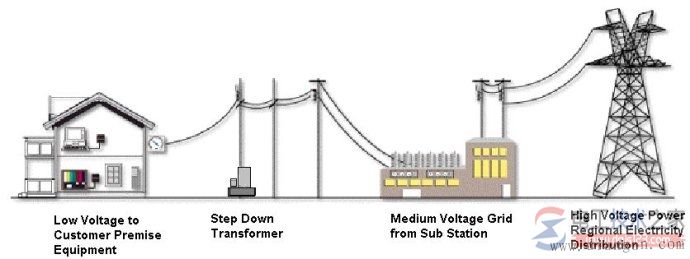

传输电网 / 输电网络示意图之一

Low Voltage to Customer Premise Equipment —— 低电压到客户端设备

Step Down Transformer —— 降压变压器

Medium Voltage Grid form Sub Station —— 中压电网的形式子站

High Voltage Power Regional Electricity Distribution —— 高压电力区域电力分配

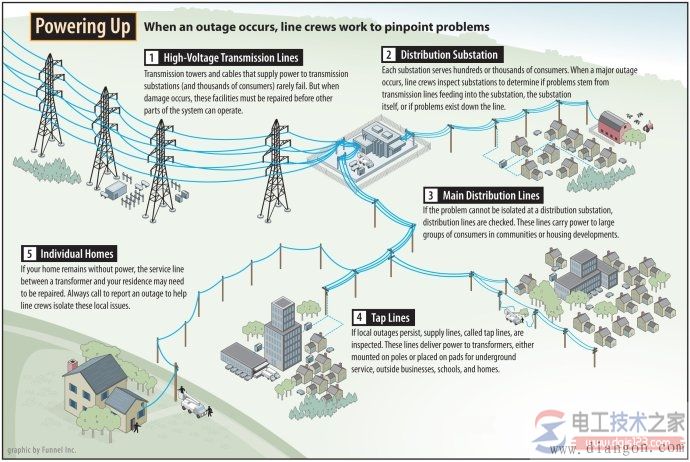

传输电网 / 输电网络示意图之一

1. High Voltage Transmission Lines —— 1、高压传输线

2. Distribution Substation —— 配电变电站

3. Main Distribution Lines —— 3、主配电线路

4. Tap Lines —— 4、调节线路

5. Individual Homes —— 5、个人住宅输电网络（Electrical grid）/传输电网
