变压器油枕的类别及特点(图文)
|

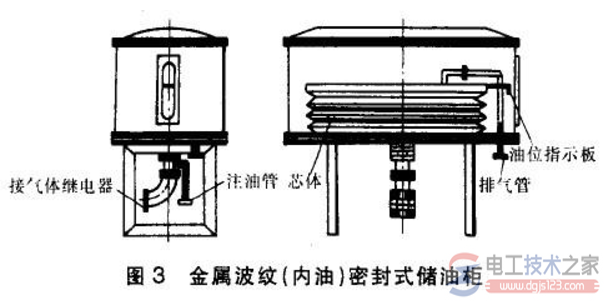

【变压器油枕的类别及特点】 变压器的油枕有哪些类别，变压器油枕是怎么分类的，变压器储油柜（油枕）的密封形式有哪几种，油枕在变压器中的作用很重要，来跟小编一起来了解下变压器油枕的种类及特点吧。 变压器储油柜的密封形式主要有四种。 第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。 内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。 外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。 1、开启式储油柜(油枕)或低压小容量变压器铁桶油箱 这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。 2、胶囊式储油柜 胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。由于胶囊袋可能因材质问题出现龟裂微孔，使空气和水分渗入油内进入变压器油箱，造成油内含水量增高，绝缘性能下降，油介损增大，而加速绝缘油的老化过程。因此，变压器需要更换硅胶粒，情况严重时需要被迫滤油或停电检修。
|
