【电气一次设备与二次设备】

什么是电气一次设备，什么是电气二次设备，一次设备：指发、输、配电的主系统上所使用的设备，二次设备：指对一次设备的工作进行控制、保护、监察和测量的设备。

一、电气一次设备与二次设备

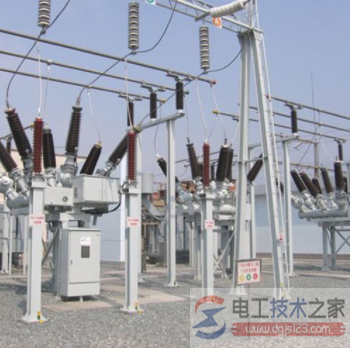

一次设备：指发、输、配电的主系统上所使用的设备，如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备：指对一次设备的工作进行控制、保护、监察和测量的设备。如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

二、电力系统中的一次设备与二次设备

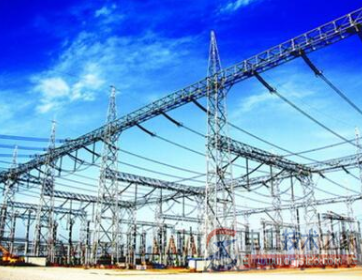

完成发电-输电-配电功能的设备叫做一次设备，如发电机，断路器，电流电压互感器，变压器，避雷器等；

对一次设备进行控制，保护作用的设备叫做二次设备，如继电器，控制开关，指示灯，测量仪表等。

一次设备通常包含以下五类：（相关阅读：变电站户外一次设备有哪些？ 变电站一次设备与二次设备分类 ）

（1）、能量转换设备（如发电机、变压器、电动机等）

（2）、开关设备（断路器、熔断器、负荷开关、隔离开关等）

（3）、载流导体（母线、绝缘子和电缆等）

（4）、互感器（电压、电流等互感器）

（5）、电抗器和避雷器（电抗器主要用于限制电路中的短路电流；避雷器则用于限制电气设备的过电压）

二次设备：对电气一次设备的工作状态进行监测、控制和保护的辅助性电气设备称为二次设备。例如各种电气仪表、继电器、自动控制设备、信号电缆和控制电缆等。

三、电气一次设备与二次设备的区别

电气一次设备与二次设备的区别：

一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备。它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。 由一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气设备称为一次设备。
