单母线保护电流差动保护方法图解

单母线保护电流差动保护的方法

母线完全电流差动保护、母线不完全电流差动保护以及电流比相式母线保护。

一、母线完全电流差动保护

母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极性连接到差动回路，电流互感器的特性与变比均应相同，且满足ΣI=0，即流入差动继电器的电流为0。

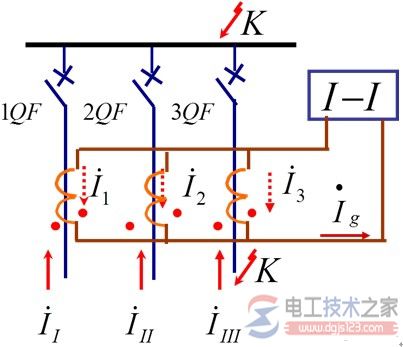

图1

说明：

在正常和外部故障时，流入母线与流出母线的一次电流之和为零，故障点的总短路电流。

此电流数值很大，足以使差动继电器动作。

二、母线不完全电流差动保护

母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器，接入差动回路，在无电源元件上的电流互感器不接入差动回路。

因此，在无电源元件上发生故障，它将动作。电流互感器不接入差动回路的无电源元件是电抗器或变压器。
